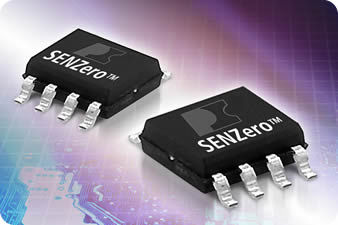

Controlador de fuentes de alimentación 650 V | SENZero

Descripción SENZero es una solución compacta del bajo costo para eliminar pérdidas en los recorridos de la señal resistentes conectados entre los carriles y los reguladores de alto voltaje de la fuente de alimentación de la conmutación. Los ejemplos incluyen el feedforward o las trayectorias de la señal de retorno conectadas con los reguladores del alza en sistemas corregidos factor de la energía y los recorridos de la señal del feedforward en dos adelante/LLC/convertidores medios y llenos del interruptor del puente. El dispositivo está disponible en 2 (SEN012) y 3 versiones del canal (SEN013) según los requisitos de los usos. El trazado de circuito interno de la impulsión y de la protección de la puerta proporciona señales de impulsión de la puerta a los 650 MOSFETs internos de V en respuesta al voltaje aplicado al perno VCC. Esta configuración simple proporciona la integración fácil en sistemas existentes usando el carril del sistema VCC como entrada al SENZero. La familia de SENZero utiliza un paquete del acuerdo SO-8 del bajo costo para reducir área del PWB mientras que tipo de conexión se diseña para resolver el perno-perno condiciones de avería.
