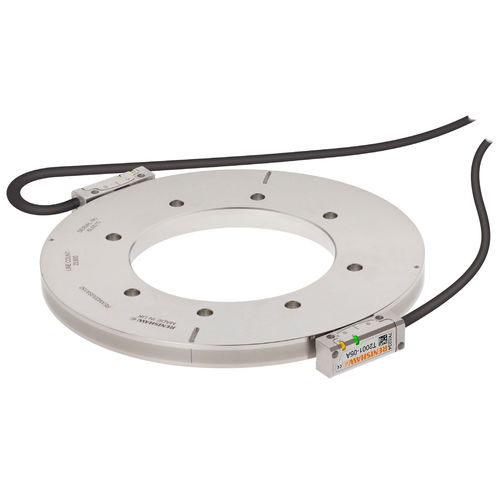

Encoder rotativo incremental TONiC™ REXM20

ópticosin contactoanalógico

¿Qué es TONiC? TONiC es el nuevo encóder óptico sin contacto supercompacto, que proporciona velocidades hasta 10 m/s y, combinado con la interfaz Ti, resoluciones por debajo de 1 nm, tanto para aplicaciones lineales como rotatorias. Los sistemas TONiC se instalan fácil y rápidamente, con una extensa gama de tolerancias de reglaje y calibrado con solo pulsar un botón. El procesamiento de señales dinámico de TONiC proporciona una mayor estabilidad de la señal, con un Error subdivisional ultrabajo general de <±30 nm, que permite obtener un control de movimiento superior. ¿Qué es un anillo REXM20? REXM20 es un anillo de acero inoxidable de una pieza, con graduaciones incrementales a 20 µm grabadas directamente en el perímetro, y la marca de referencia óptica con autofase IN-TRAC™. Su amplia sección transversal permite reducir errores en todas las instalaciones, salvo la excentricidad, que se corrige fácilmente con una DSi (Interfaz de doble señal) y dos cabezas lectoras. Precisión total instalada superior a ±1 arcosegundos, sin pérdidas de acoplamiento y una repetibilidad excepcional. El anillo REXM20 se distribuye en una amplia gama de tamaños (Ø52 mm a Ø417 mm) y recuentos de línea, todos con un amplio diámetro interno que facilita su integración. El formato sin contacto elimina la holgura, el enroscado del vástago (torsión) y otros errores de histéresis mecánica, muy habituales en los encóderes sellados.
