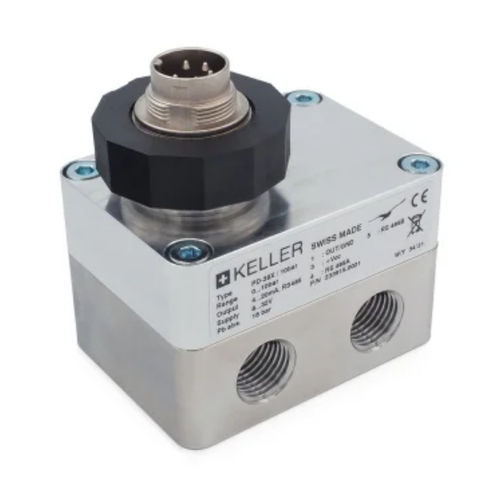

Transmisor de presión diferencial PD39X

piezorresistivoanalógicoRS-232

En aplicaciones con una presión diferencial un 5% superior al rango de presión estándar máximo, la medición de presión diferencial con dos sensores de presión absoluta ofrece mayores ventajas que los métodos convencionales de medición de presión diferencial. Los transmisores de presión diferencial de la serie PD39X no miden la presión diferencial directamente, sino que utilizan dos sensores de presión absoluta para detectar la medición indirectamente. Cada lado de la presión tiene dos puertos de conexión que permiten utilizar el PD39X fácilmente en líneas de presión. De esta forma también es posible medir la presión diferencial con exactitud si la relación rango de presión estándar/presión diferencial es alta. Todos los errores reproducibles del sensor de presión (es decir, la no linealidad y las dependencias de la temperatura) se eliminan por completo gracias a la compensación matemática de errores. Las señales del sensor se miden con un convertidor A/D de 16 bits que permite medir rangos de presión estándar individuales con una precisión del 0,05%FS en todo el rango de presión y temperatura. Los transmisores están equipados con una interfaz semidúplex RS485 de dos hilos, compatible con el sistema de bus que toma como modelo el "MODBUS RTU". Para ello, RIELS ofrece convertidores de interfaz a RS232 o USB. El programa y el protocolo READ30/PROG30 están disponibles gratuitamente. La interfaz ofrece las siguientes funciones: Lectura de los valores de presión y temperatura para ambos sensores permitiendo leer no sólo la presión diferencial sino también los dos rangos de presión estándar Calibración de los puntos nulos y amplificación Graduación de la salida analógica con respecto a diferentes rangos de presión o diferentes unidades de medida
