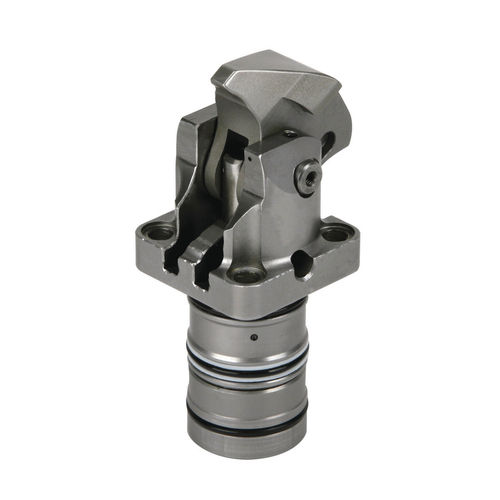

Brida de sujeción hidráulica B1.827, B1.828

de doble efectocompacta

Mordazas compactes Ventajas ● Dimensiones mínimas ● Montaje sin tubos ● Arista rascadora metálica para el vástago ● La palanca de sujeción puede girarse en huecos estrechos ● Sujeción de piezas a mecanizar sin fuerzas transversales ● Carga y descarga del útil sin dificultades ● Palanca de sujeción larga adaptable a la pieza a mecanizar ● Posición de montaje cualquiera Las mordazas compactas están previstas para la aplicación en útiles de sujeción hidráulicos con alimentación de aceite a través de orificios taladrados en el cuerpo del útil. Gracias al espacio necesario reducido, la mordaza compacta es especialmente apropiada para útiles de sujeción con espacio reducido para la instalación de elementos de sujeción hidráulicos. Un hueco en la pieza a mecanizar un poco más ancho que la palanca de sujeción es suficiente como zona de sujeción. Aplicaciones típicas son: • Dispositivos de sujeción con volteo en máquinas de mecanizado horizontal y vertical • Útiles de sujeción para el mecanizado por varios lados y el mecanizado completo • Útiles de sujeción múltiples con muchas piezas a mecanizar dispuestas muy juntas • Sistemas de prueba y de ensayo para motores, cajas de engranajes, etc. • Lineas de montaje ejecución insertable/adosada con control neumática de sujeción doble efecto presión máx. de servicio 250 bar uerza máx. de sujeción: 2,5 - 10,5 kN carrera de sujeción utilizable: 4,5 - 8,5 mm caudal adm.: 4 - 25 cm³/s
