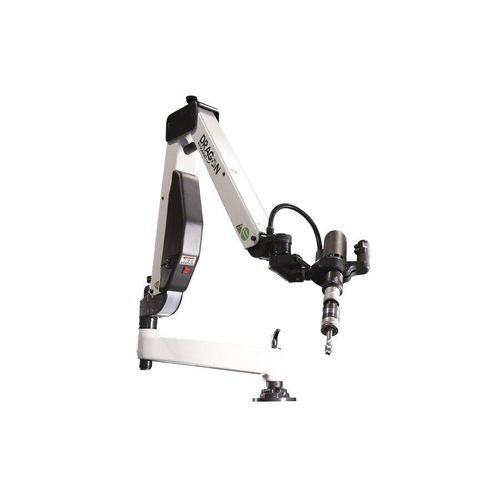

Podemos considerar el uso de la máquina R-Dragon idéntico al de la R-Tiger, pero con la ventaja de disponer de mucha más superficie de trabajo, debido a la longitud de los brazos.
La máquina consta de una radial que soporta ambos brazos articulados que pueden ser ajustados mediante volantes de regulación para posicionarlos a conveniencia del operario
El cabezal multiposición es un dispositivo de doble articulación giratoria que permite bloquear y desbloquear ambos pivotes giratorios para así posicionar el cabezal y mantenerlo bloqueado para así operar en cualquier posición del espacio.
A través de la base mediante tres tornillos M8 se puede fijar la máquina a una mesa o banco de trabajo. Esta fijación también puede obtenerse mediante una simple abrazadera.
Motor eléctrico de alta frecuencia. Potencia 0,55 Kw. Monofásico (220 V o 110). Tensión de alimentación del motor: 200-240 V. 50/60 Hz. Menor velocidad: 90 rpm - Mayor velocidad: 2.100 rpm
Área de trabajo
Radio: 2.255 mm
Altura: 1.139 mm
Portaherramientas de cambio rápido
Se dispone de una amplia gama de portaherramientas, todos ellos CON o SIN embrague, además de otros útiles de sujeción rápida para diferentes herramientas, como brocas, herramientas de hundimiento, terrajas de roscar, llaves de vaso, etc. Portamachos con embrague de seguridad para que se deslice al llegar al fondo del agujero. Tipo 1 Ø19 mm: rango de capacidad M2-M16 (para módulos 1050, 750, 550, 300 rpm); Tipo 2 Ø31 mm: rango de capacidad M6-M30 (para módulos 170, & 90 rpm) Portamachos sin embrague de seguridad para sujetar diferentes herramientas con mango cilíndrico y cubo de arrastre. Tipo 1 Ø19 mm: capacidad M2-M16 (para módulos 1050, 750, 550, 300 rpm); Tipo 2 Ø31 mm: capacidad M6-M30 (para módulos 170 y 90).
---
