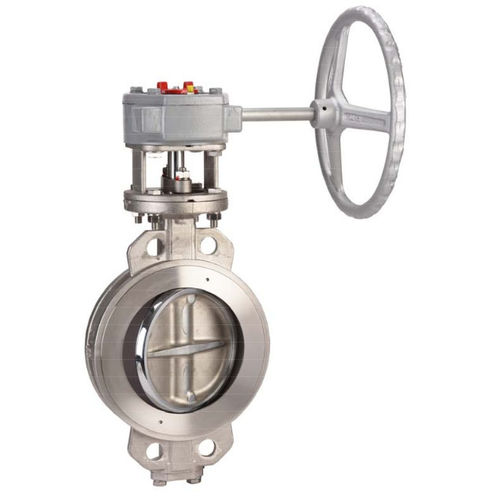

Válvula de mariposa 1113 series
con volantewaferde doble excentricidad

válvula de mariposa
válvula de mariposa
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de mariposa
Accionamiento
con volante
Cuerpo
wafer, de doble excentricidad, de acero inoxidable, de acero al carbono, de acero, de aluminio, de hierro
Uso previsto
para calefacción, para aplicaciones petroleras, para sistema frigorífico, para la construcción naval
Otras características
bidireccional, seguridad contra incendios
DN

Mín.: 50 mm
(1,969 in)

Máx.: 400 mm
(15,748 in)

Presión

25 bar
(362,6 psi)

Temperatura

Mín.: -29 °C
(-20 °F)

Máx.: 210 °C
(410 °F)

Descripción

Este dispositivo de tipo oblea ofrece un 100% de estanqueidad con bridas ISO PN25. El dispositivo de doble excéntrica es bidireccional con una dirección de flujo preferencial indicada por una flecha. Cumple con la seguridad contra incendios según la normativa ISO 10497:2010 y tiene una plataforma de montaje ISO 5211. Cuenta con un disco de acero inoxidable CF8M y un vástago de cruce completo. El mango de hierro dúctil tiene 10 posiciones y un dispositivo de bloqueo hasta DN150. La caja de cambios va desde DN200 a DN600 Tiene pintura de imprimación EP-02 epoxi de óxido rojo RAL2012 a las 10 pm de espesor para el estilo de acero al carbono, y tiene pintura de acabado de epoxi EP-04 esmalte gris RAL7045 a las 30 pm de espesor. ESPECIFICACIONES : - 100% de estanqueidad -Tipo de oblea - Entre las bridas PN25 o PN16 -Doble compensación -Bidireccional con dirección de flujo preferencial indicada por la flecha -Seguro contra el fuego según la ISO 10497 : 2010 -La almohadilla de montaje ISO 5211 -Acero inoxidable CF8M enfermo -Vástago de cruce completo -Mango de hierro dúctil de 10 posiciones. con dispositivo de bloqueo hasta DN150 -Caja de cambios de DN200 a DN600 -Cincado inorgánico rico en zinc, color gris. 10 pm de espesor -Acabar de pintar el aluminio resistente al calor color plata RAL 1504. 30 pm de espesor -Fierro dúctil EN GJS-400-15 mango con pintura plateada color RAL 9006 USA: - Geotermia, frío industrial, construcción naval, petroquímica -Vapor: 10 barras como máximo -Temperatura mínima y máxima Ts : - 29°C a + 210°C -Presión máxima Ps : 25 bares ( ver gráfico ) -Cuando se usa en un callejón sin salida de la tubería, invertir la dirección preferencial del flujo RANGO -Tipo oblea con cuerpo de acero al carbono . y mango Ref. 1113 DN 50 a DN 150 -Tipo oblea con cuerpo de acero al carbono . y caja de cambios Ref. 1113 DN 200 a DN 600 -Caja de cambios Ref. 1193 de DN 50 a DN 350

---
