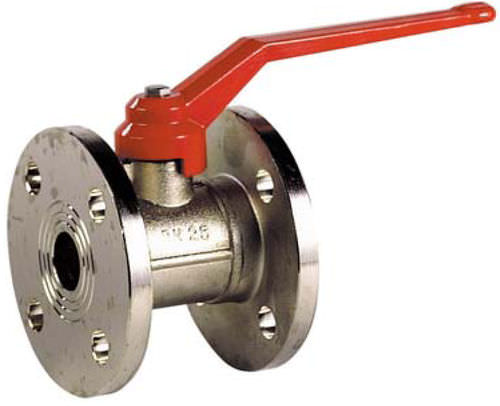

Válvula de bola 504 series
de palancacon bridaroscada

válvula de bola
válvula de bola
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de bola
Accionamiento
de palanca
Cuerpo
con brida, roscada, de hierro fundido, de acero inoxidable, de latón, de PTFE, aluminio
Otras características
de paso integral, ATEX
DN

Mín.: 15 mm
(0,591 in)

Máx.: 100 mm
(3,937 in)

Presión

Mín.: 9 bar
(130,5 psi)

Máx.: 16 bar
(232,1 psi)

Temperatura

Mín.: -10 °C
(14 °F)

Máx.: 120 °C
(248 °F)

Descripción

El producto está diseñado con un mango de aluminio rojo y una bola sólida. Es adecuado para todos los fluidos comunes con empaque de PTFE. El producto funciona a una temperatura que va desde los 10 °C hasta los + 120 °C. Además, tiene una presión máxima de 16 bares para el DN 50, 15 bares para el DN 65, 12 bares para el DN 80 y 9 bares para el DN 100. Válvula de hierro fundido con plataforma de montaje ISO 5211 de diámetro completo para fluidos comunes del 2º grupo. 2 FKM O Ring y 1 junta de PTFE en el vástago, junta del cuerpo de PTFE y asiento de PTFE. Compatible con atmósferas explosivas, ATEX Zona 1&21 y Zona 2&22 gracias al dispositivo antiestático. Gracias a la placa ISO 5211, se puede instalar un actuador en la válvula. ESPECIFICACIONES : -Aburrimiento completo -Vástago antiexplosivo -La empaquetadura de PTFE y la junta tórica del vástago en FKM -La almohadilla de montaje ISO 5211 -PN10/16 bridas R.F. ( de acuerdo con DN. los agujeros de las bridas están roscados o no ) -Bandeja hueca de acero inoxidable -Color negro de pintura RAL 9004.5-15 micrones de espesor USA: -Para los fluidos comunes del grupo 2K -Temperatura mínima y máxima Ts : - 10°C a + 200°C -Presión máxima Ps : 16 bares -No usar con vapor - No usar con aire comprimido RANGE; Bridas de hierro fundido PN10/16 R.F. con fianza de acero inoxidable de DN40 a DN150 Ref. 505

---
