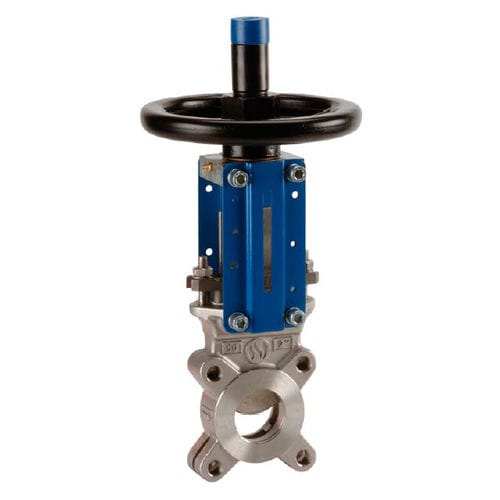

Válvula de guillotina 172 series
con volantepara aguapara alimentos líquidos y bebidas

válvula de guillotina
válvula de guillotina
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de guillotina
Accionamiento
con volante
Medios
para agua, para alimentos líquidos y bebidas, para productos químicos
Cuerpo
de montaje en brida, roscada, de acero inoxidable, de PTFE, de EPDM, de NBR
Uso previsto
química, de agua, para polvo, de alimentos
Otras características
unidireccional
DN

Mín.: 50 mm
(1,969 in)

Máx.: 400 mm
(15,748 in)

Presión

4 bar, 6 bar, 8 bar, 10 bar
(58 psi, 87 psi, 116 psi, 145 psi)

Temperatura

Mín.: -20 °C
(-4 °F)

Máx.: 130 °C
(266 °F)

Descripción

La válvula contiene un vástago giratorio ascendente y un volante no ascendente. También presenta un factor de holgura del 2% Kvs sin apretar, un ISO PN10 entre las bridas y agujeros inferiores roscados completamente cruzados y esperanzas superiores roscadas cegadas. Este dispositivo puede ser modificado con una palanca o un volante de cadena y un deflector. Se puede conectar un sensor bipolar con 0 + C , voltaje AC 15-240V 3A؛ IP66 tipo XCK M115C. Además, los exteriores son de 50% epoxi y 50% poliéster pintados en azul RAL 5005. Válvula de compuerta de cuchillo unidireccional de acero inoxidable para agua, tratamiento de agua, pulpa química, polvos, industria alimentaria, química Empaquetadura de PTFE con tuerca de empaquetadura de acero inoxidable para una mejor resistencia mecánica. Índice centrado que permite la instalación del sensor con una huella pequeña. Placa de soporte acanalada para una mejor rigidez. Asiento intercambiable (NBR, EPDM, FKM, SILICONA, PTFE). ESPECIFICACIONES ; -Válvula abierta o cerrada - Rismg, vástago no giratorio, volante no ascendente.. -Estanqueidad unidireccional ( Respetar la dirección del flujo indicada por la flecha ) -Débil pérdida de cabeza -Entre las bridas PN10 -Agujeros inferiores roscados de cruce completo y agujeros superiores roscados ciegos -Con el volante -Con palanca o volante de cadena ( opción ) -Posible con el sensor bipolar O + C. voltaje AC 15-240V 3A. IP66 tipo XCK M115C -Deflector ( opción ) -50% epoxi 50% poliéster, pintura azul RAL 5005 -Otros asientos a petición ( FKM. PTFE. SILICONA ...) USO: -Agua. Tratamiento de agua. Pulpa química. polvos. industria alimentaria. química -Mínimo y máximo - Ts de temperatura - : - 20°C a - + - 130°C para el cuerpo de acero sin resistencia con asiento de EPDM Ref.172

---
