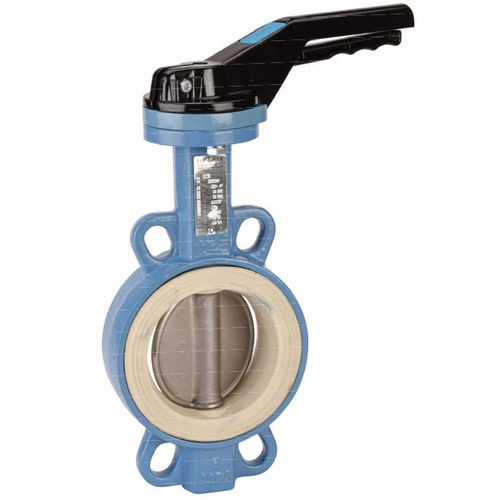

Válvula de mariposa 1156 series

de palancade aislamientopara aceite

La serie 1156 es fabricada por Sferaco, y es una válvula de mariposa de tipo oblea que se integra con un largo cuello para su aislamiento. La unidad también incorpora una almohadilla de montaje ISO 5211. El cuerpo de la válvula está recubierto de rilsan con un espesor que va desde 250 micrones hasta 300 micrones. Entre las bridas hay ISO PN10/16 de DN32/40 a 400 e ISO PN20 ANSI150 de DN40 a 400 También tiene un vástago de cruce completo, un asiento desmontable y una palanca que tiene hasta 9 posiciones con un dispositivo de bloqueo hasta DN200, pero no se bloquearía desde DN250 hasta DN300. La serie 1156 tiene una capacidad de presión máxima de hasta 16 bar. Existe la opción de que el vástago se extienda hasta 75 mm de longitud. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oblea -Entre las bridas PN1Û/16 de DN32/40 a 400 y la clase 150 (PN20) de DN40 a 400 (sobre pedido ) - Entre las bridas PN10 de DN45Û a DN 1400 -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USA: -Fluidos : Agua fría y caliente. Agua potable -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300,10 bares más (ver gráficos página 5)
