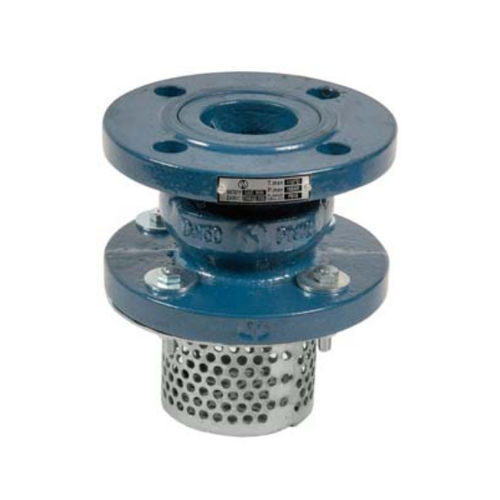

Válvula de retención de disco 368 series
con bridapara aguade acero inoxidable

válvula de retención de disco
válvula de retención de disco
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de disco
Configuración
con brida
Aplicaciones
para agua
Material
de acero inoxidable, de hierro fundido, de acero, de bronce
Otras características
de muelle, anticorrosión, silenciada, de pie
DN

Mín.: 50 mm
(1,969 in)

Máx.: 250 mm
(9,843 in)

Presión

16 bar
(232,1 psi)

Temperatura

Mín.: -10 °C
(14 °F)

Máx.: 110 °C
(230 °F)

Descripción

El producto contiene un resorte de acero inoxidable que permite girarlo en diferentes posiciones. Tiene bridas que son ISO PN10/16 hasta DN150 eISO PN16 de DN200 a DN300. También tiene una cesta coladora de acero con una malla de 6 mm, y un casquillo de bronce para evitar el bloqueo del disco Su diseño incluye epoxi anticorrosivo con pintura azul en sus partes internas y externas. Su jefe puede ser taladrado a petición para comprobar su grosor. Además, la contrapresión mínima para la estanqueidad es de 0,2 bares. ESPECIFICACIONES ; -Posiciones de la aceituna gracias al acero inoxidable spnng -Respetar la dirección del flujo indicada por una flecha en el cuerpo -F langes R.F. PN10/16 hasta DN150. PN16 desde DN200 hasta DN300. PN10 sobre -Con cesta de acero y malla de 6 mm ( Ref. 363 ) -Débil pérdida de cabeza gracias al diseño interno cilíndrico -Epoxi anticorrosivo interno y externo pamtmg color azul RAL 5017.100 p de espesor -Bujes de bronce para evitar el bloqueo de la enfermedad -Jefe de perforación a petición para el bypass o para comprobar el espesor -Disco diseñado para un mejor hidrodinamismo -Solución silenciosa -Mínima contrapresión para la estanqueidad: 0,2 bares USA: -Distribución de agua -Temperatura mínima Ts 10°C -Temperatura máxima Ts :♦ 120°C -Presión máxima Ps : 16 bares hasta DN300.10 bares más GAMA -PN1Q/16 con bridas desde DN50 a DN 150. PN16 de DN 200 a DN 300 y PN10 para DN350 a 600 Ref. 366 -PN1Q/16 de DN50 a DN 150 y PN16 de DN 200 a DN 300 con cesta de acero Rof. 363

---
