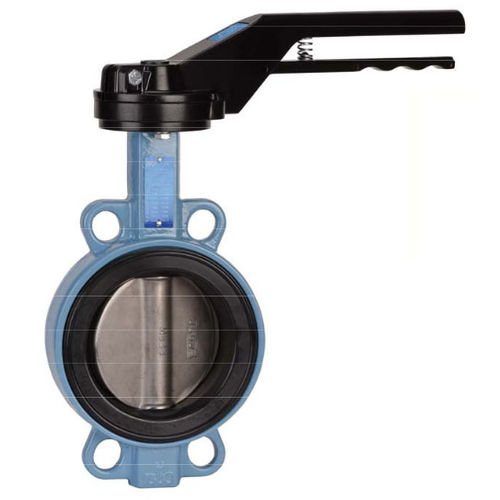

Válvula de mariposa 1147 series

de palancade aislamientowafer

Esta válvula tiene una extensión de vástago de 75 mm de longitud, y una palanca cuadrada que mide 30x30 mm para una llave especial. Es una válvula de tipo oblea que se caracteriza por su largo cuello para el aislamiento. La serie DN 40-300 1147 tiene un vástago de cruce completo y un asiento de carboxilo de nitrilo extraíble. Está equipada con una palanca de 9 posiciones con un dispositivo de bloqueo de hasta DN200, y un disco de hierro dúctil recubierto de epoxi. La válvula está compuesta por un disco de acero inoxidable de hasta DN100, con un grosor de 250-300 micras en un cuerpo recubierto de rilsan de color RAL 5024. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oblea -Entre las bridas PN1Û/16 de DN32/40 a 400 y la clase 150 (PN20) de DN40 a 400 (sobre pedido ) - Entre las bridas PN10 de DN45Û a DN 1400 -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USA: -Fluidos : Agua fría y caliente. Agua potable -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300,10 bares más (ver gráficos página 5)
