Convertidor de señal de frecuencia corriente 4026 series

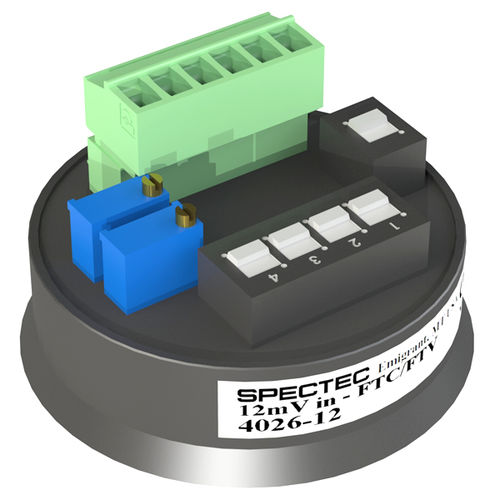

Modelo 4026 como convertidor de frecuencia a corriente El convertidor FTC/FTV del modelo 4026 de SPECTEC configurado como convertidor de frecuencia a corriente es muy versátil con ajustes de entrada y salida seleccionables en campo. Los técnicos de campo pueden convertir la señal de entrada de cualquier sensor de velocidad magnético pasivo o activo, sensor de efecto Hall o sensor de velocidad cero. En la configuración del convertidor de frecuencia a corriente, los ajustes de salida son 4-20mA o 10-50mA. El rango grueso se ajusta mediante puentes y el ajuste fino mediante potenciómetros de precisión. La escala de la salida es proporcional a la frecuencia de la señal de entrada. El convertidor FTV/FTC modelo 4026 cabe de forma compacta en una caja a prueba de explosiones Killark "Y3". El convertidor D/A PA 20 está diseñado para convertir una señal basada en la frecuencia en una tensión o corriente lineal. Las configuraciones de entrada y salida son seleccionables en campo para adaptarse a la mayoría de las aplicaciones. Consulte en Página 2 para conocer las señales de salida disponibles y las opciones de cableado. Los ajustes ZERO y SPAN facilitan la calibración a casi cualquier rango de medición, con poca interacción entre los ajustes. El convertidor acepta la entrada de frecuencia de cualquier captador magnético o fuente digital Rango de frecuencias: (depende de la masa y la velocidad del objetivo) - Ajuste alto: 1100 Hz-100 kHz Ajuste Lo: 75 Hz-10 kHz Estilos: - Disco de PVC Sensibilidad de entrada: - 50 o 100 mVpp 0-Vs TTL (50 V máx.) Rango de temperatura: - -40 a 160 F (-40 a 70 C) Salida: - 4 a 20mA 10 a 50mA; Tensión de alimentación: - 9 Vdc min para 0-5 Vo 11 Vdc min para 0-10 Vo 38 Vdc máx Protección de la entrada: 50 Vca: cables invertidos Dimensiones 2.0" diá 1.2" de altura
