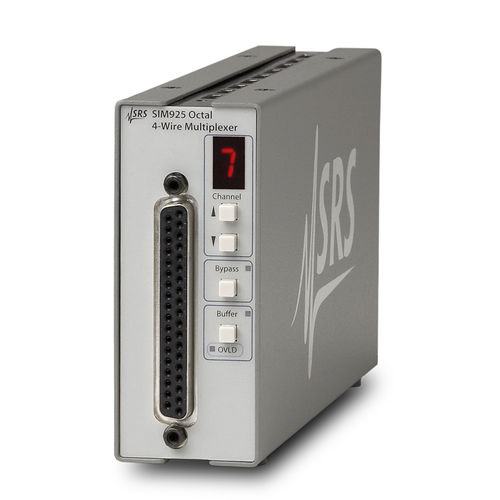

Multiplexor módulo SIM925

analógicomulticanales

El SIM925 es un multiplexor de cuatro hilos y ocho canales de entrada para aplicaciones de señales de bajo nivel. Admite mediciones Kelvin-lead con amortiguación opcional de los dos cables de detección. El búfer puede desconectarse para formar un simple interruptor de 4 polos y 8 tiros basado en relé. Pueden conectarse en cascada varios módulos, lo que ofrece posibilidades ilimitadas de conexión en red. El SIM925 es un multiplexor de cuatro hilos y ocho canales de entrada para aplicaciones de señales de bajo nivel. Admite mediciones Kelvin-lead con amortiguación opcional de los dos cables de detección. El búfer puede desconectarse para formar un sencillo interruptor de 4 polos y 8 tiros basado en relé. Pueden conectarse en cascada varios módulos, lo que ofrece posibilidades ilimitadas de conexión en red. El circuito de control digital del SIM925 está diseñado con una arquitectura especial de parada de reloj en la que el microcontrolador se enciende sólo cuando se cambian los ajustes del interruptor. Esto garantiza que ningún ruido digital contamine las señales analógicas de bajo nivel. Diagrama de bloques de SIM925 Los ajustes pueden modificarse desde el panel frontal o a través de la interfaz remota. También se pueden consultar los ajustes del multiplexor. Si está armado, el módulo genera una señal de estado para alertar al usuario de una condición de sobrecarga. El SIM925 puede ser operado fuera del mainframe SIM alimentándolo con sus voltajes DC requeridos. El SIM925 puede utilizarse directamente con el Puente de Resistencia CA SIM921, el Monitor de Diodo SIM922A o el Monitor RTD SIM923A para leer muchos sensores de temperatura. También puede utilizarse para encaminar múltiples fuentes de señal a un amplificador lock-in, automatizando así las tareas de recuperación de señal.
