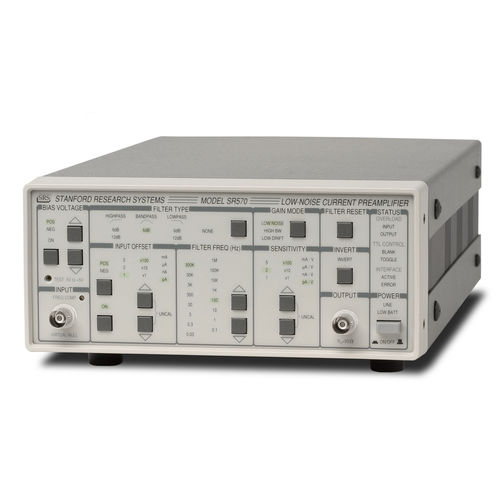

Preamplificador de corriente SR570

benchtopde bajo ruido

El SR570 es un preamplificador de corriente de bajo ruido capaz de ganancias de corriente de hasta 1 pA/V. Alta ganancia y ancho de banda, bajo ruido y muchas características convenientes hacen que el SR570 sea ideal para una variedad de mediciones fotónicas, de baja temperatura y otras. Ganancia El SR570 dispone de ajustes de sensibilidad de 1 pA/V a 1 mA/V que pueden seleccionarse en una secuencia 1-2-5. También dispone de un ajuste de ganancia vernier que permite seleccionar cualquier sensibilidad intermedia. La ganancia se puede asignar a varias etapas del amplificador para optimizar el rendimiento de los instrumentos. El modo de bajo ruido coloca la ganancia en el extremo frontal del amplificador para obtener el mejor rendimiento de ruido. El modo de ancho de banda alto asigna ganancia a las etapas posteriores del amplificador para mejorar la respuesta en frecuencia del extremo frontal. En el modo de baja deriva, el amplificador de entrada se sustituye por un amplificador operacional de muy baja corriente de entrada, lo que reduce la deriva de CC del instrumento hasta en un factor 1000. Diagrama de bloques Filtros El SR570 contiene dos filtros RC de primer orden cuya frecuencia de corte y tipo pueden configurarse desde el panel frontal. Juntos, los filtros pueden configurarse como un filtro pasa-bajos o pasa-altos de 6 ó 12 dB/oct de atenuación, o como un filtro pasa-banda de 6 dB/oct de atenuación. Las frecuencias de corte son ajustables de 0,03 Hz a 1 MHz en una secuencia 1-3-10. Se incluye un botón de reinicio del filtro para acortar el tiempo de recuperación de sobrecarga del instrumento cuando se utilizan constantes de tiempo de filtro largas. Compensación de entrada y polarización de CC Se proporciona un ajuste de corriente de offset de entrada para suprimir cualquier corriente de fondo de CC no deseada. Las corrientes de offset pueden especificarse entre ±1 pA y ±1 mA en incrementos aproximados del 0,1
