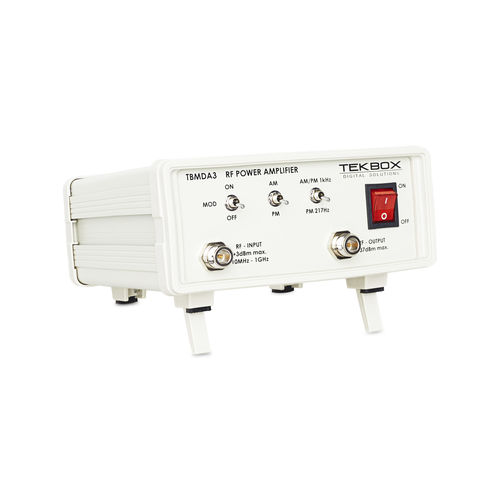

Amplificador de señal TBMDA3

de potenciade banda ancha

El amplificador de potencia de banda ancha modulada TBMDA3 está diseñado para crear una fuente de señal económica para pruebas de inmunidad de bloques y productos electrónicos. Está diseñado para ser accionado por la salida del generador de seguimiento de los analizadores de espectro. Con su alta ganancia, puede aumentar la potencia de salida de cualquier generador de seguimiento hasta 5 W. El TBMDA3 es ideal para accionar sondas de campo cercano Tekbox con el fin de encontrar el punto sensible de un circuito electrónico o para crear campos eléctricos de hasta 550V/m al accionar la célula TEM Tekbox TBTC0, 300V/m al accionar la TBTC1, 150V/m al accionar la TBTC2 o 100V/m al accionar la TBTC3. Las señales de prueba para las pruebas de inmunidad pueden ser CW, AM o PM moduladas. Por consiguiente, el TBMDA3 proporciona capacidad de modulación incorporada para generar señales AM o PM de 1 kHz. En modo PM, el TBMDA3 también puede generar una señal de 217 Hz con un ciclo de trabajo del 12,5% para simular el ruido TDMA de los teléfonos móviles. CARACTERÍSTICAS Amplificador CW (modulación desactivada) 1 kHz, 80% modulación AM 1 kHz, 50% ciclo de trabajo modulación por pulsos 217 Hz, modulación por impulsos con ciclo de trabajo del 12,5
