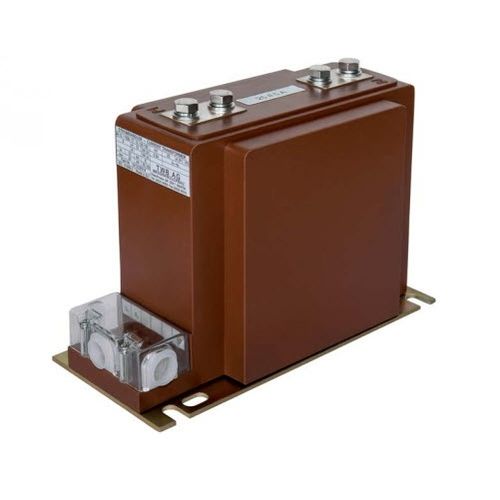

Transformador de corriente Al 12
de medidaencapsuladopara de protección

transformador de corriente
transformador de corriente
Añadir a mis favoritos
Añadir al comparador


Características

Función
de corriente, de medida
Construcción
encapsulado
Aplicaciones
para de protección, para servicio interior
Características eléctricas
de tensión media
Otras características
primario, secundario
Corriente primaria

Mín.: 5 A

Máx.: 2.500 A

Descripción

Fabricamos transformadores de corriente de tipo soporte para su instalación en interiores. Contienen hasta cinco núcleos para fines de de medición y protección, construidos con láminas de acero silíceo o níquel de alta calidad. Todas las partes activas todas las partes activas están impregnadas con resina cicloalifática para exteriores. En caso de que se solicite una reconexión 1:2, ésta se puede realizar puede lograrse mediante el montaje de barras de reconexión en los terminales primarios, o mediante un terminal intermedio en la bobina secundaria. Cada terminal de la bobina secundaria puede conectarse a tierra de forma individual directamente a la base metálica mediante un perno. Estos tipos no requieren mantenimiento y, en lo que respecta a sus dimensiones principales, muchos de ellos se ajustan a las normas alemanas DIN 42600 las normas alemanas DIN 42600. Tensión máxima del equipo (kV): 12 Nivel de aislamiento nominal (kV) :12/28/75 Corriente primaria nominal (A) :5 hasta 2500 Reconexión primaria (A) :2x5 hasta2x 1000 Toma secundaria :bajo pedido Corriente nominal del secundario (A) :5 o 1 Clase de precisión del núcleo de medida :0,1 :0,2S:0,2:0,5S;0,5:1:3 Factor de seguridad del instrumento: 5 o 10 Carga nominal del núcleo de medición (VA) :1,25 hasta 30 Clase de precisión del núcleo de protección :5P: 10P Factor de límite de precisión :5 o 10 o 15 o 20 Carga nominal del núcleo de protección (VA) :1,25 hasta 30 Número de núcleos: hasta 3 Frecuencia nominal (Hz) :162/3:50:60 Corriente térmica nominal de corta duración [kA] :lth= 100x In (máx. 120)/1 s Corriente dinámica nominal (kA) :Idyn = 2,5 x Ith Clase de aislamiento :E Peso (kg) :20 Resistencia en voladizo (N) : >5000 Altitud máxima de instalación (m) :hasta 1000 Temperatura ambiente C° : 5 hasta + 50 Especificaciones :IEC 61869-1 & 2 : DIN 42600: ANSI: BS etc. Divisor de tensión capacitivo : disponible bajo pedido Dibujo : ZN 2111/12-ZN 2115/22

---

Catálogos

No hay ningún catálogo disponible para este producto.
