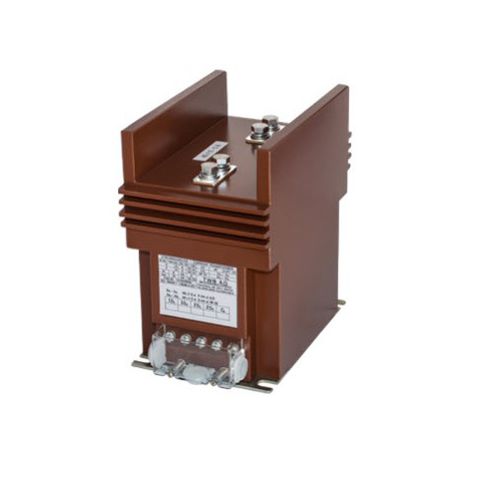

Transformador de corriente Al 24 Model KA

de medidaencapsulado en resinapara de protección

Fabricamos transformadores de corriente de apoyo para instalaciones interiores. Contienen hasta cinco núcleos de ingresos con fines de medición y protección, construidos a partir de laminados de acero silíceo o de níquel de alta calidad. Todos activos están totalmente impregnadas con resina cicloalifática para exteriores. En caso de que se solicite una reconexión 1:2, esta puede ser se consigue montando barras de reconexión en los terminales primarios, o bien mediante un terminal intermedio en el bobina secundaria. Cada terminal de la bobina secundaria puede conectarse a tierra individualmente directamente a la base metálica a través de un tornillo. Estos tipos son libres de mantenimiento, y con respecto a sus dimensiones principales, muchos tipos corresponden a los siguientes tipos Normas alemanas DIN 42600. Máxima tensión para equipos(kV) 24 Nivel de aislamiento nominal (kV) 24/50/125 Corriente nominal de primario (A) 5 hasta 600 Reconexión primaria (A) 2 x 5 hasta 2 x 400 Grifo secundario a petición Corriente nominal secundaria (A) 5o1 Clase de precisión del núcleo de medición 0,1; 0,2S: 0,2; 0,5S: 0,5; 1 : 3 Factor de seguridad del instrumento 5 o 10 Carga nominal del núcleo de medición (VA) 1,25 hasta 30 Clase de precisión del núcleo de protección 5P;10P Factor límite de precisión 5 o 10 o 15 o 20 Carga nominal del núcleo de protección (VA) 1,25 hasta 30 Número de núcleos hasta 3 Frecuencia nominal (Hz) 162/3:50:60 Corriente térmica asignada de corta duración (kA) Ith- 100 xIn (máx. 60) /1 s Corriente dinámica nominal (kA) ldyn = 2,5 x Ith Clase de aislamiento E Peso (kg) 25 Resistencia en voladizo (N) >5000 Altitud máxima de instalación (m) hasta 1000 Temperatura ambiente ("C) - 5 hasta + 50 Especificaciones IEC 61869-1 &2. ANSI. BS etc. Divisor de tensión capacitivo disponible bajo pedido Plano nº 2128/12-2128/22
