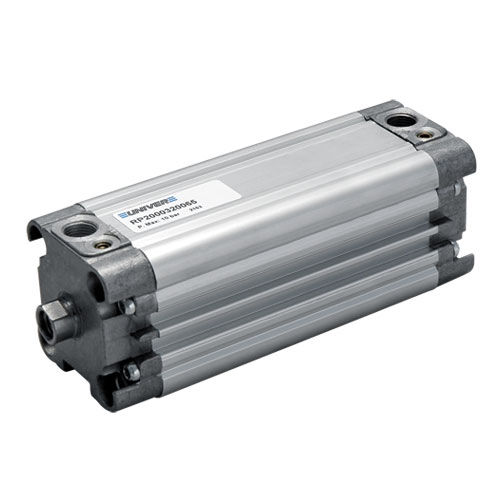

Cilindro neumático RP, RM series
de simple efectocompactoestándar

cilindro neumático
cilindro neumático
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
neumático
Configuración
de simple efecto
Otras características
compacto, estándar
Carrera

Máx.: 25 mm
(0,984 in)

Mín.: 5 mm
(0,197 in)

Esfuerzo

Máx.: 90 N

Mín.: 11,8 N

Par

Máx.: 8 Nm
(5,9 ft.lb)

Mín.: 0,5 Nm
(0,369 ft.lb)

Descripción

Cilindro compacto con 32-63 mm conformes a las recomendaciones UNITOP (serie RP/RO) y con distancia entre ejes ISO (serie RM/RN). Se tienen a disposición también en la versión no giratoria y con pistón alargado. Este producto, el primero realizado con la amortiguación neumática regulable, sin variaciones dimensionales con respecto a uno equivalente no amortiguado, permite una velocidad de trabajo sensiblemente más elevada y una reducción de la contaminación acústica. CARACTERÍSTICAS TÉCNICAS Presión de trabajo: 1,5 - 10 Bar Temperatura ambiente: -20°- 80°C Fluido: aire comprimido, con o sin lubricación. Camisa en perfil extrusionado de aleación de aluminio con vástago de acero cromado de serie. Amortiguación regulable de serie (10 mm ). Magnético de serie. La versión con vástago antigiro (Serie RO ...) tiene la brida montada de serie. Velocidad máx: hasta 1 m/seg. Ejecuciones bajo pedido -Brida para Serie RP-RM tipologías -00/-01/-20/-60/-70 -Vástago horadado sólo para versiones con vástago pasante. -Sensor magnético Serie DF-... (Sección Accesorios pág. 2). -Banda cubre-cable sensor magnético cód. DHF-002100. Algunos detalles constructivos •Camisa en perfil extrusionado de aleación de aluminio, anodización externa e interna, espesor 15p, perfil nítido, sensores retráctiles. •Tapas fundidas a presión en aleación de aluminio. •Tornillos autoterrajantes en acero cincado. •Vástago de acero cromado; bajo pedido de acero inoxidable. •Pistón de aluminio. •Patín de resina acetálica. •Junta de estanqueidad de pistón en goma nitrílica.
