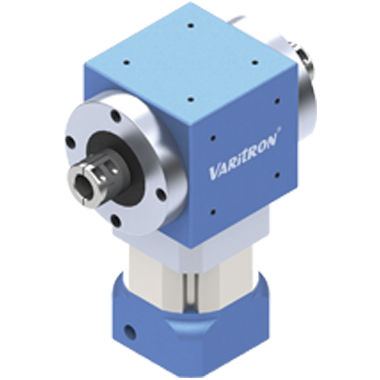

Reductor con engranajes espirocónicos RAM-D series
angular200 - 500 Nm100 - 200 Nm

reductor con engranajes espirocónicos
reductor con engranajes espirocónicos
reductor con engranajes espirocónicos
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
con engranajes espirocónicos
Orientación de los ejes
angular
Par
200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 20 - 50 Nm, 1 - 2 kNm
Rendimiento
de alta precisión
Otras características
modular
Velocidad de rotación

Mín.: 2.200 rpm
(13.823,01 rad.min-1)

Máx.: 5.500 rpm
(34.557,52 rad.min-1)

Potencia

Mín.: 100 W
(0,14 hp)

Máx.: 11.000 W
(14,96 hp)

Juego

0,08 °, 0,13 °

Descripción

Reductor cónico de eje hueco de alta precisión Serie RAM-D El reductor planetario de alta precisión RAM-D de Varitron con eje de salida de sujeción hueco en ángulo recto promete un rendimiento dinámico con bajo juego. - Engranaje de alta precisión - El engranaje planetario y el engranaje planetario están fabricados con acero de aleación Ni-Cr-Mo de alta calidad. Mecanizado de precisión y carburizado, a continuación, para la molienda de dientes de precisión o skiving asegura engranajes de alta precisión. - Diseño modular de la placa de conexión del motor - El diseño modular especial de la placa de conexión del motor es adecuado para cualquier marca y cualquier tipo de servomotor. Fabricado de aleación de aluminio, su superficie es anodizada tratada para mejorar la capacidad de resistencia al medio ambiente y a la corrosión. - Caja de engranajes de una sola pieza y tratamiento superficial avanzado - La caja de engranajes y el anillo de engranaje interno son de diseño y construcción de precio único, que se fabrica a partir de acero de aleación Cr-Mo, y templado para la salida de alto par. La superficie de la caja de engranajes tiene un tratamiento anticorrosivo para mejorar la resistencia al medio ambiente y a la corrosión. - Eje de entrada modular - El diseño del eje de entrada modular y el eje del motor se acoplan a través de un mecanismo de sujeción de collar equilibrado dinámico para asegurar la concentricidad de la conexión y la transmisión de potencia sin deslizamiento a alta velocidad. - Soporte de brazo planetario integrado - El soporte del brazo planetario y el eje de salida tienen un diseño de una sola pieza construido para aumentar la rigidez torsional y la precisión. Toda la estructura se mecaniza una sola vez para controlar la precisión en la tolerancia especificada.

---
