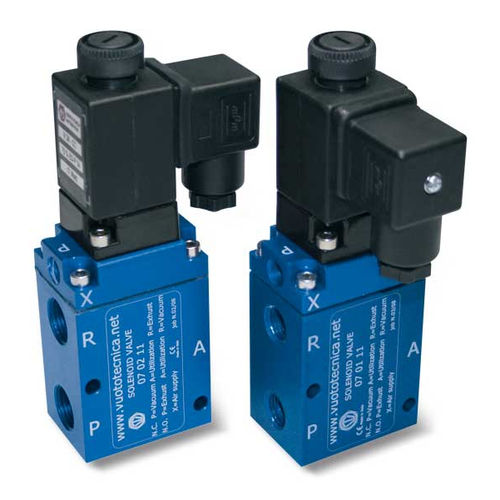

Electroválvula de control asistido 070x11 series

de 3 víasNANC

Las electroválvulas de vacío de tres vías de esta serie son de dos posiciones, con obturadores cónicos servopilotados neumáticamente. Normalmente, pueden utilizarse indistintamente cerradas o abiertas. Están constituidas por un cuerpo de aluminio anodizado, en el cual están las conexiones de enlace, por dos obturadores de Vulkollan® adheridos en un vástago de acero inoxidable, una membrana de mezcla especial para el servomando y un muelle para el retorno de los obturadores; un actuador, accionado por una bobina eléctrica, gestiona el aire comprimido de alimentación. La particular ejecución de estas válvulas permite reducir al mínimo la fricción y los esfuerzos dinámicos internos; de esto deriva una alta velocidad de intervención y una garantía de funcionamiento duradero. La bobina eléctrica es estándar, totalmente plastificada con resina sintética, aplicación hermética, clase de aislamiento F (hasta 155 °C) en conformidad con las normas VDE, con conexiones eléctricas de tres terminales de 6,3 mm, para conector en conformidad con las normas EN 175301-803 (ex DIN 43650). Grado de protección IP 54; IP 65 con conector activado. Tolerancia admisible en el valor nominal de la tensión: ±10 %. Absorción máxima: 20 V.A. en a.c. y 18 W en c.c. La bobina eléctrica es orientable a 360°. El conector es orientable a 180° en la bobina y puede suministrarse, a petición, con ledes luminosos, con circuito antiparasitario y/o con protecciones contra las sobretensiones y el cambio de polaridad.
