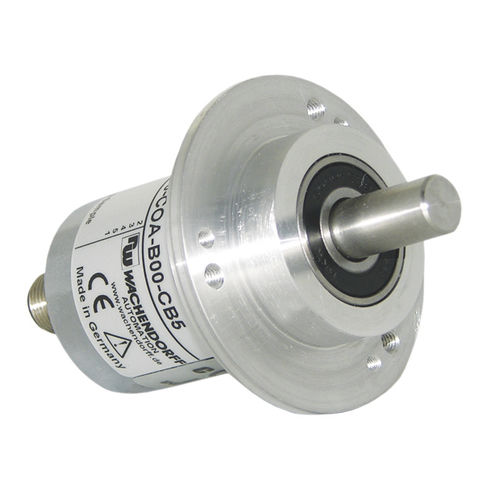

Encoder rotativo absoluto WDGA 58B
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
Añadir a mis favoritos
Añadir al comparador

Más información en la página web de Wachendorff Automation GmbH & Co. KG

Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
con árbol macizo, monovuelta, multivuelta, con brida, cerrado
Señal de salida
con interfaz, en serie
Tensión de alimentación
32 V CC, 4,5 V CC
Material
de acero
Nivel de protección
sin mantenimiento, robusto, IP67, IP65, IP40, IP20, CEM
Aplicaciones
para la industria
Otras características
compacto
Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Máx.: 10 mm
(0,39 in)

Mín.: 6 mm
(0,24 in)

Largo

Máx.: 20 mm
(0,787 in)

Mín.: 12 mm
(0,472 in)

Velocidad de rotación

8.000 rpm
(50.265 rad.min-1)

Temperatura de proceso

Máx.: 100 °C
(212 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Encoder, absoluto, magnético, SSI, Eje saliente, brida de sujeción; Código binario o gray Puntos destacados • EnDra®: mantenimiento y es respestuosa con el medio ambiente • Modelo compacto industrial robusto • Interfaz: SSI (synchron-seriell Interface) • Código: Binario o gray • Permite la puesta a cero • Puede cambiar la dirección de recuento • LED para indicación del estado • EMC: EN 61000-6-2, EN 61000-6-3 Detalles del producto Brida Brida de sujeción Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta hasta 43 bit. Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Permitida carga de los eje, radial: 220 N Consumo propio de corriente: typ. 50 mA Potencia absorbida: máx. 0,5 W Consumo propio de corriente: typ. 80 mA Potencia absorbida: máx. 0,44 W Clase de protección Carcasa: IP65, IP67; en el eje: IP65; salida de cable K1: IP40, K6: IP20
