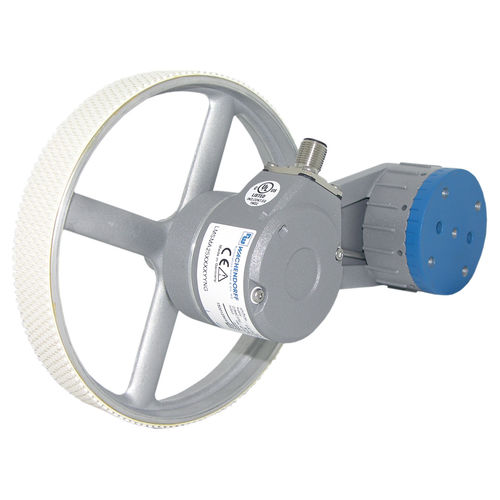

Sistema de medición de longitud LMSMA25
de potenciade presiónde fuerza

sistema de medición de longitud
sistema de medición de longitud
Añadir a mis favoritos
Añadir al comparador


Características

Magnitud física
de longitud, de potencia, de presión, de fuerza
Tecnología
con ruedas de medición de 500 mm, con ajuste centralizado
Objeto de la medición
de alambre, de vidrio, de ruedas
Otras características
compacto, robusto

Descripción

Sistema robusto de medición de longitud LMSMA25 para recorrido o velocidad. Sistema compacto con brazo de muelle nuevo, incl. encoder WDGI 58B y rueda de medición de 500 mm Puntos destacados • Hasta 0,02 mm/impulso para resultados de medición excepcionales • Adecuado para muchas superficies • Rodamiento absorbente • Presión de apriete- de fácil adaptación gracias al ajuste central inteligente • Instalación versátil (p. ej.. perfil de montaje) Detalles del producto Descripción Con el sistema de medición LMSMA25 le ofrecemos un sistema integral premontado. Encoder Resolución WDGI 58B10 con: 200 PPR: 1 imp/mm = 1.0 mm/imp 2000 PPR: 10 imp/mm = 0.1 mm/imp 5000 PPR: 25 imp/mm = 0.04 mm/imp 25000 PPR: 50 imp/mm = 0.02 mm/imp Tensión de operación / consumo propio de corriente: 4,75 VDC a 5,5 VDC: máx. 100 mA 10 VDC a 30 VDC: máx. 100 mA Conmutación de salida: TTL, HTL Canales: ABN y señales invertidas Brazo de resorte Precarga: 0 N hasta 30 N en pasos de 5 N Longitud del eje: 120 mm Bloqueo: Brazo de muelle a 100 ° en estado inicial (muelle no cargado) Presión de apriete: Ajustable, pasos de 10 ° (equivalente 5 N) Material: Aluminio fundido a presión Ruedas de medición Ruedas de medición U = 500 mm LMSMA25-xxxx-yy-KH con rueda de medición MR500KH: Revestimiento: Material sintético (Hytrel, liso) Campos de aplicación: madera de superficie lisa, plásticos, alambre, metales engrasados, papel, cartón, textiles. LMSMA25-xxxx-yy-KG con rueda de medición MR500KG: Revestimiento: Material sintético (Hytrel, estriado) Campos de aplicación: papel, cartón, cable, metales sin grasa, madera sin tratar, plásticos, textiles, superficies pintadas, cuero, pavimentos.

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Wachendorff Automation GmbH & Co. KG
