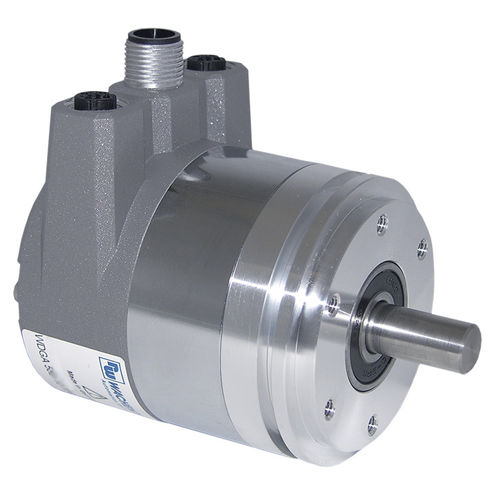

Encoder rotativo absoluto WDGA 58A

magnéticocon árbol macizomonovuelta

Encoder, absoluto, magnético, EtherCAT, WDGA 58A Cubierta de bus: Conexión mediante conectores 3x M12 Eje saliente, brida síncrona; Carcasa: Ø 58 mm 16/43-bit Mono-/Multivuelta; Eje saliente: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8" Protocolo: EtherCAT Perfil del dispositivo: CiA DS-406 V4.0.2, Class 3 Puntos destacados • Tecnología EnDra®: mantenimiento y es respestuosa • con el medio ambiente • EtherCAT, Monovuelta y Multivuelta • Estructura compacta con cubierta de bus • Monovuelta / Multivuelta (máx. 16 bit/43 bit) • Tecnología innovadora • LED bicolor como indicador del estado operativo y del estado de bus et 2 LED´s L/A • Cargas máximas de rodamiento hasta 220 N radial, 120 N axial • CoE, FoE, EoE Detalles del producto Brida Brida síncrona Carcasa Ø 58 mm Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta 43 bit Eje Ø 6 mm Nota: Atención: Sin opción AAS = IP67 todo alrededor Longitud del eje: L: 12 mm Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Ø 8 mm Nota: Atención: Sin opción AAS = IP67 todo alrededor Longitud del eje: L: 19 mm Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Ø 10 mm Longitud del eje: L: 20 mm Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N Ø 9,525 mm Nota: Atención: Sin opción AAS = IP67 todo alrededor Longitud del eje: L: 20 mm Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N Veloc. máx. de rotación 8000 rpm Tensión de operación 10 Vcc hasta 32 Vcc Consumo propio de corriente: typ. 125 mA Potencia absorbida: typ. 3 W
