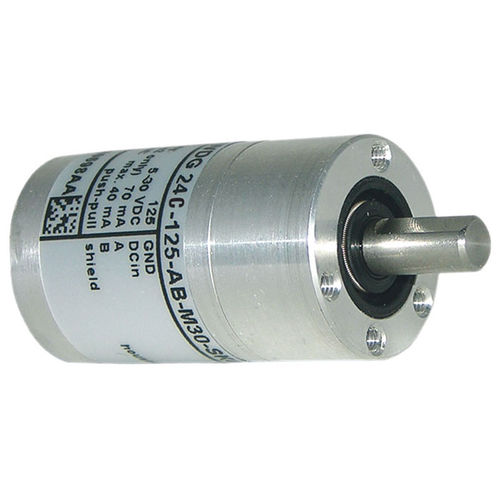

Encoder rotativo incremental WDG 24Cde efecto hallcon árbol macizocon brida sincro
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- de efecto hall
- Construcción
- con árbol macizo, con brida sincro
- Señal de salida
- RS-422, digital, RS-485
- Material
- de aluminio
- Nivel de protección
- robusto, IP67, IP65, IP40
- Aplicaciones
- para la industria, para entornos difíciles, para OEM, de exterior
- Otras características
- compacto, en miniatura
- Resolución de los codificadores incrementales (pulsos/revolución)
1.024 unit
- Diámetro de la carcasa
24 mm
(0,94 in)- Diámetro del eje
6 mm
(0,24 in)- Largo
12 mm
(0,472 in)- Velocidad de rotación
12.000 rpm
(75.398 rad.min-1)- Frecuencia de salida
Mín.: 20 kHz
Máx.: 200 kHz
- Temperatura de proceso
Mín.: -20 °C
(-4 °F)Máx.: 80 °C
(176 °F)
Descripción
Encoder, incremental, magnético, WDG 24C,
Clase de protección: hasta IP67 todo alrededor
Número de impulsos: hasta 1024 ppr,
Forma de la señal: rectángulo.
Puntos destacados
• construcción muy pequeña para uso duro
• cargas del rodamiento permitidas como los “grandes”
• hasta IP67 todo alrededor
• generación de señales magnéticas
Detalles del producto
Brida
Brida síncrona
Aluminio
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Circuito de salida
TTL, RS422 compatible, complementaria
TTL
HTL
HTL, complementaria
Tensión de operación
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 40 mA
5 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 40 mA
Clase de protección
IP65 todo alrededor con SK6, IP40 en el carcasa con K7, L7
