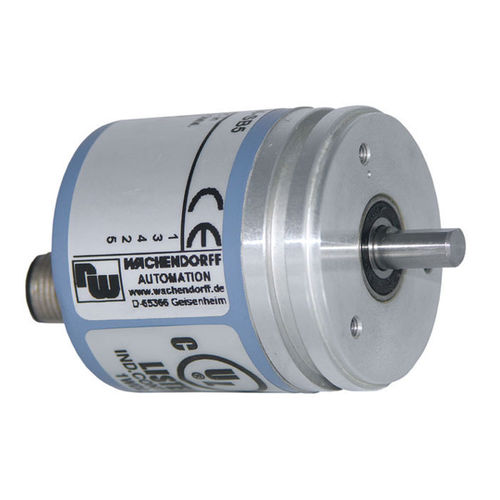

Encoder rotativo incremental WDG 40Aópticomagnéticocon árbol macizo
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- óptico, magnético
- Construcción
- con árbol macizo, con brida sincro, cerrado
- Señal de salida
- RS-422, digital, RS-485
- Material
- de aluminio
- Nivel de protección
- robusto, IP67, IP65, IP40
- Resolución de los codificadores incrementales (pulsos/revolución)
2.500 unit
- Diámetro de la carcasa
40 mm
(1,57 in)- Diámetro del eje
6 mm
(0,24 in)- Largo
11,5 mm
(0,453 in)- Velocidad de rotación
12.000 rpm
(75.398 rad.min-1)- Frecuencia de salida
200 kHz
- Temperatura de proceso
Mín.: -20 °C
(-4 °F)Máx.: 80 °C
(176 °F)
Descripción
Encoder, incremental, óptico, WDG 40A,
Clase de protección: hasta IP67 todo alrededor
Número de impulsos: hasta 2500 ppr,
Forma de la señal: rectángulo.
s destacados
• Encoder robusto y económico con dimensiones reducidas
• Clase de protección IP67, en la entrada del eje IP65
Detalles del producto
Brida
Servobrida
Aluminio, con recubrimiento
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Circuito de salida
TTL
TTL, RS422 compatible, complementaria
HTL
HTL, complementaria
Tensión de operación
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 70 mA
10 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 70 mA
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; (IP40 en K1)
