Las geometrías de los sifones según DIN 16282, se dividen en forma U y en forma de trompeta. Estas versiones de sifón están disponibles con racor (formas A y C) o conexión soldada (formas B y D) en el lado del proceso.
Además de los sifones estandarizados, las conexiones con roscas NPT según DIN 16282 y variantes estándar industriales están disponibles.
En el sifón, se genera condensación que impide el acceso de un medio caliente en el instrumento de medición de presión. Se recomienda llenar el sifón con un líquido refrigerante antes de la puesta en marcha de la línea de presión.

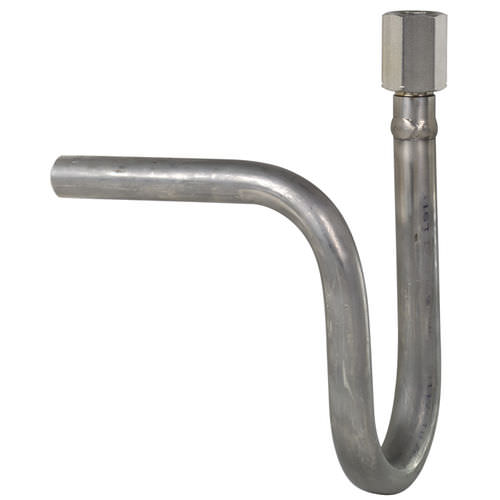

Los sifones en forma de U son adecuados para la medición de presión en posición horizontal y los sifones en forma de trompeta, para la medición de presión en posición vertical.
La forma compacta de longitud optimizada minimiza las vibraciones y protege al instrumento de medición de presión de los picos de presión y las pulsaciones.
Para aquellas aplicaciones que no requieran sifón, WIKA pone a su disposición tubos de conexión con forma recta o angular (codo de tubo de 90°).
