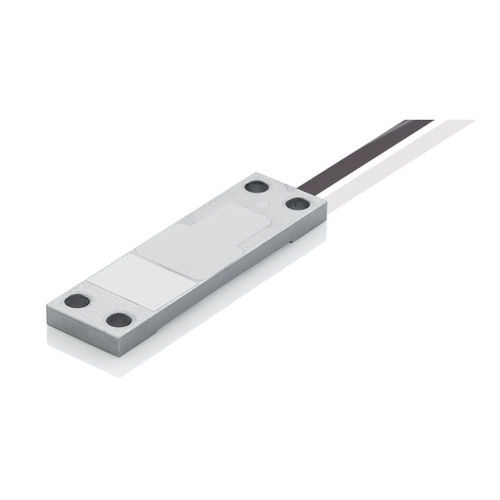

Sensor de deformación para aplicaciones dinámicas X-103-S30

para aplicaciones estáticasde 4 tornillosplano

Filtre el sensor para medir deformaciones muy pequeñas en las estructuras rígidas Diseño plano mismo con solamente 6,5 milímetros de altura 0… gamas de medición de 250 µm/m Altas sensibilidad y resolución mismas Filtre el sensor con mV/V-output (el puente de medición del DMS) Para los usos estáticos y dinámicos Para la fuerza, medidas del peso y de la deformación Medición de tensiones muy pequeñas en estructuras rígidas El sensor superficial X-103 de la tensión supervisa la tensión entre sus dos tornillos de montaje y amplifica esto mecánicamente. De esta manera la tensión se concentra en el área de medición y se puede por lo tanto medir usando un puente resistente del indicador de tensión. Se utilizan estos sensores de la tensión si el mV/V-signal de un puente de medición del DMS se utiliza si más de un sensor de la tensión está conectado paralelamente. Éste es el caso para las medidas del peso y para la medida de la fuerza en varias barras de unión de una prensa. El sensor de la tensión generará una señal proporcional del puente del DMS (mV/V) dependiendo de la tensión de la estructura.
