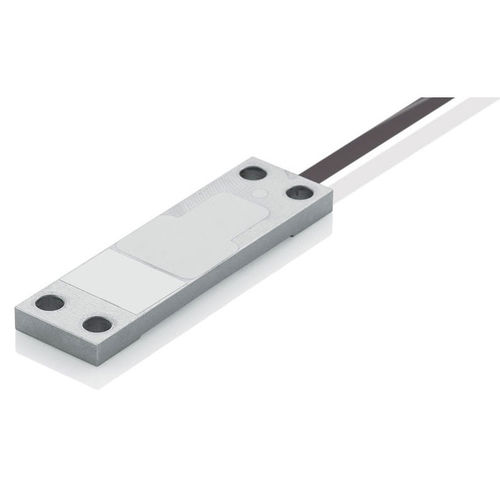

Sensor de deformación para aplicaciones dinámicas X-103-S05

para aplicaciones estáticasde 4 tornillosplano

Sensor de deformación con galga extensométrica de puente completo Diseño muy plano con sólo 6,5 mm de altura Sensor de deformación con salida en mV/V (puente de medición de galgas extensométricas) Para aplicaciones estáticas y dinámicas Para mediciones de fuerza, peso y deformación Medición de tensiones muy pequeñas en estructuras rígidas El sensor de deformación superficial X-103 supervisa la deformación entre sus dos tornillos de montaje y la amplifica mecánicamente. De este modo, la deformación se concentra en la zona de medición y, por lo tanto, puede medirse mediante un puente extensométrico resistivo. Estos sensores de deformación se utilizan cuando se utiliza la señal mV/V de un puente de medición de galgas extensométricas o cuando se debe conectar más de un sensor de deformación en paralelo. Este es el caso de las mediciones de peso y de fuerza en varias columnas de una prensa. El sensor de deformación genera una señal de puente de galgas extensométricas proporcional (mV/V) en función de la tensión de la estructura. Una carcasa de acero extremadamente sólida, combinada con una protección IP65, garantiza un funcionamiento sin problemas, incluso en las condiciones ambientales más duras y duras. Aplicaciones Este sensor de deformación es adecuado para aplicaciones estáticas y dinámicas: Medición de fuerza en máquinas (p.ej. prensas, pinzas de soldar, máquinas de montaje) Medición de fuerza en prensas y máquinas de moldeo por inyección Determinación del peso midiendo la deformación de la estructura portante. Esta es una forma económica de reequipar una construcción existente, por ejemplo, un silo, con una medición de peso. Control de la deformación mecánica de los componentes Monitoreo de cargas en construcciones y edificios para evitar sobrecargas críticas
