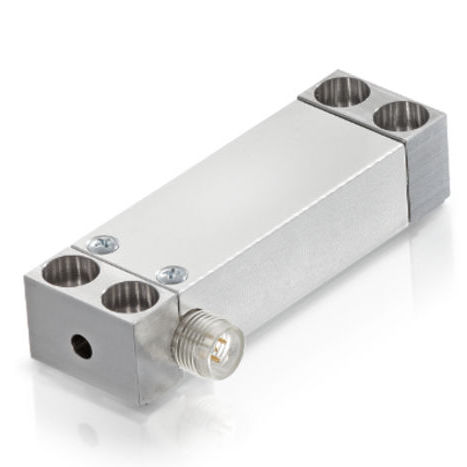

sensor de deformación para aplicaciones dinámicas / plano
X-109-8 X-Sensors AG

{{requestButtons}}

Características

  • Aplicaciones:

    para aplicaciones dinámicas

  • Otras características:

    plano

  • Intervalo de medida μm/m:

    Máx.: 775 µm

    Mín.: 0 µm

Descripción

Aplicaciones
Las aplicaciones dinámicas describen ciclos de medición recurrentes y rápidos, como los que se encuentran normalmente en las prensas. En aplicaciones cíclicas, es importante que el punto cero sea tarado en intervalos regulares para minimizar la deriva de la señal de medición.

Los sensores de deformación se pueden utilizar para las siguientes aplicaciones:

La medición indirecta de la fuerza mediante la detección de las deformaciones más pequeñas permite un control eficiente de los parámetros relevantes del proceso (por ejemplo, prensas, máquinas de ensamblaje, máquinas de soldar, plantillas, fuerza de avance)
Control del valor límite para evitar sobrecargas
Control y documentación de las fuerzas del proceso para aumentar la seguridad del proceso (p. ej., fuerzas de unión, máquinas de montaje, fuerza de prensado, detección de rotura y desgaste de herramientas)

Los sensores de deformación de X-Sensors miden de forma fiable incluso las deformaciones más pequeñas en la superficie de estructuras planas. Gracias a la robustez y sencillez del montaje atornillado, los valores medidos son más que comparables a los de las galgas extensométricas encoladas. Además, gracias a la carcasa protectora, se evitan los inconvenientes de las galgas extensométricas encoladas. Gracias al amplificador de señal integrado, extremadamente silencioso y altamente estable, los sensores tienen un enorme rango dinámico.

Funcionalidad
El sensor de deformación superficial X-109-8 supervisa la deformación entre sus dos tornillos de montaje y la amplifica mecánicamente. De este modo, la deformación se concentra en la zona de medición y, por lo tanto, puede medirse mediante un puente extensométrico resistivo. El amplificador integrado proporciona un acondicionamiento de señal y una señal de salida lineal y robusta. La sólida carcasa de acero y el robusto diseño (IP54) garantizan un funcionamiento sin problemas, incluso en condiciones ambientales difíciles.

Traducción automática  (ver el original en inglés)
