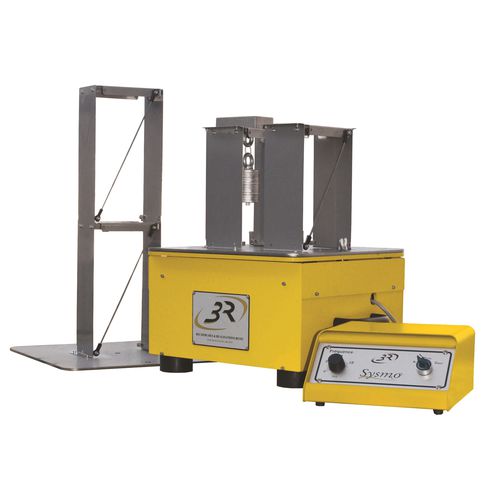

Sensor sísmico SYSMO

Herramientas educativas : Para hacer que los estudiantes entiendan el vínculo entre la frecuencia de los sismos y su peligrosidad. El estudio de las complejas estructuras de los ingenieros civiles es esencial para garantizar la seguridad y la durabilidad de las obras. Este banco de pruebas permite estudiar varias soluciones técnicas para tomar línea sobre las estructuras que se enfrentan a las sacudidas sísmicas: sistema de masa garantizada, refuerzo de la estructura, altura, soportes de neopreno. El montaplatos permite visualizar el efecto de estrés en diferentes ángulos de la incidencia de la excitación. Los elementos removibles de la estructura permiten visualizar su eficiencia para luchar contra los efectos de los sismos. Especificaciones: Marco pesado, chapa lacada soldada mecánicamente, montada sobre bloques antivibratorios Pletina giratoria en postes elásticos, con placa giratoria indexable Excitador con frecuencia ajustable de 0 a 20Hz, carrera de 2mm Diferentes estructuras en lámina que representan un edificio, con sus pisos, puntales, suspensión, masa de péndulo y tirantes removibles Panel de control con un interruptor de desconexión, interruptor de encendido/apagado, ajuste de frecuencia (0 a 20 Hz) Suministro 230V 50Hz 0.25kW Dimensiones : L= 400 x l=400 x h= 220 mm Peso: aproximadamente 40 kg Opción: Instrumentación DISPOSITIVO DE MEDICIÓN Y VISUALIZACIÓN DE LAS ACELERACIONES EN UNA ESTRUCTURA SUJETA A UN SISMO, INCLUYENDO : Dos acelerómetros triaxiales +/-30m/s² (3g) en cajas metálicas, que se fijarán en dos puntos de la estructura Fuente de alimentación y caja de embalaje de hasta 4 sensores, 8 salidas USB Software de visualización para PC (no suministrado) (instrumento virtual desarrollado bajo la plataforma National Instrument Labview), que permite comparar las señales de los acelerómetros, realizar mediciones, confrontar las mediciones y la teoría ..
