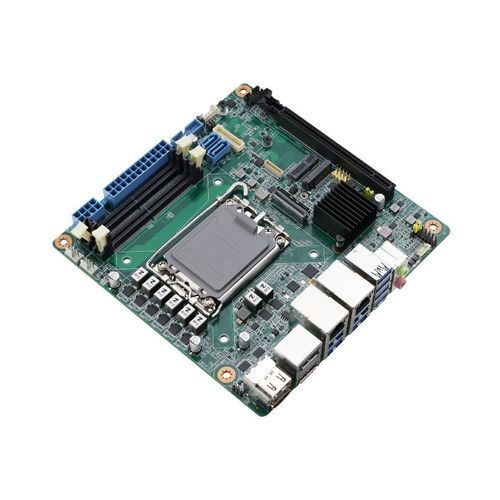

Placa madre mini-ITX MIX-Q870A1

Intel® Core™ UltraDDR5 SDRAMSATA3

Resumen
Incorporada a la línea de placas madre industriales de AAEON, la MIX-Q870A1 es una placa Mini-ITX destinada a aplicaciones embebidas e industriales compactas y de alto rendimiento. Soporta procesadores Intel® Core™ Ultra 200S Series de hasta 65W y alcanza hasta 36 TOPS de rendimiento AI integrado combinando los gráficos Xe LPG de Arrow Lake con un NPU en chip. La plataforma ofrece compatibilidad con frameworks AI comunes y múltiples opciones de expansión modular.

Principales características

• Intel® Core™ Ultra 200S Series Processors
• DDR5, 6400MHz, Máx. 96GB
• PCIe Gen 5 x16 (1 ranura)
• M.2 E-Key x1 + M.2 M-Key x2
• USB 3.2 Gen 2 x10
• SATA 6Gb/s x2
• HDMI 2.0 x2, DP 1.4 x2
• 1GbE LAN x1 + 2.5GbE LAN x1
• Alimentación ATX

Características detalladas

• Soporte de CPU y AI: Compatible con procesadores Intel® Core™ Ultra 200S Series hasta 65W en socket LGA 1851 (Arrow Lake-S). Rendimiento AI integrado de hasta 36 TOPS mediante Xe LPG y NPU en chip. Compatible con OpenVINO™, WindowsML, DirectML y ONNX Runtime para flujos de inferencia acelerada.
• PCIe y expansión: Una ranura PCIe Gen 5 x16 (16 carriles) con jumper de bifurcación para dividir carriles y admitir módulos adicionales (NVMe SSD, NICs, frame grabbers o tarjetas fieldbus), permitiendo una expansión modular incluso con GPU discreta instalada.
• Almacenamiento: Configuración de almacenamiento flexible con M.2 2280 M-Key (PCIe cuatro carriles para NVMe o acelerador AI), M.2 2242 M-Key (SATA) y dos puertos SATA 6Gb/s. El soporte Intel® RST permite configurar RAID 0/1 en discos SATA para mayor redundancia de datos.
• Pantalla y E/S: Hasta cuatro pantallas independientes mediante dos salidas HDMI 2.0 y dos DisplayPort 1.4; conector de 40 pines LVDS/eDP para paneles embebidos. E/S trasera con ocho puertos USB 3.2 Gen 2 y headers internos para puertos USB 3.2 Gen 1 adicionales.
• Red y headers: Interfaces Ethernet duales (2.5GbE + 1GbE). Incluye header de E/S digital programable de 8 bits y header USB que soporta dos puertos USB 3.2 Gen 1 adicionales para I/O y periféricos personalizados.

Especificaciones técnicas

• Modelo: MIX-Q870A1
• Factor de forma: Mini-ITX
• Soporte CPU: Intel® Core™ Ultra 200S Series (LGA 1851), hasta 65W
• Rendimiento AI integrado: Hasta 36 TOPS (NPU en chip + Xe LPG)
• Memoria: DDR5, hasta 6400MHz, máximo 96GB
• PCIe: PCIe Gen 5 x16 (16 carriles) con jumper de bifurcación
• Ranuras M.2: M.2 E-Key x1, M.2 M-Key x2 (incluye M.2 2280 M-Key para NVMe y M.2 2242 M-Key para SATA)
• SATA: SATA 6Gb/s x2, soporte Intel® RST RAID 0/1
• USB: USB 3.2 Gen 2 x10 en E/S trasera; header USB interno con soporte para dos puertos USB 3.2 Gen 1
• Salidas de vídeo: HDMI 2.0 x2, DisplayPort 1.4 x2, conector 40 pines LVDS/eDP
• Ethernet: 1 x 1GbE LAN, 1 x 2.5GbE LAN
• Alimentación: alimentación ATX
• E/S internas: header de E/S digital programable de 8 bits
• Tipo de socket: LGA 1851
• Soporte de frameworks AI: OpenVINO™, WindowsML, DirectML, ONNX Runtime
