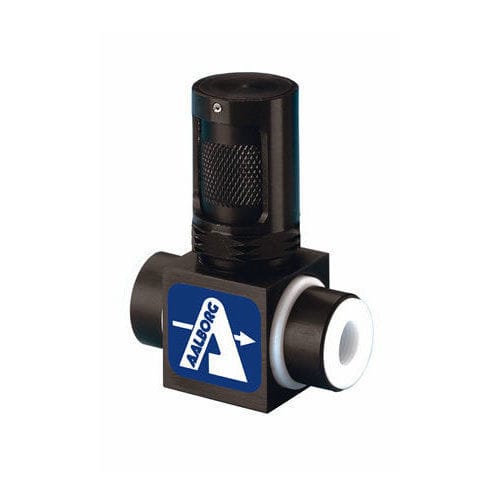

Válvula de aguja VT

manualde regulación de caudaldosificadora

Resumen del producto
Las válvulas de dosificación MVT están fabricadas con componentes en PTFE en contacto con el fluido (cuerpo y junta tórica) y un vástago de válvula en PEEK. Las piezas externas no en contacto con el fluido son de aluminio anodizado. Las válvulas se ofrecen en tres rangos de caudal solapados. La maneta de seguridad limita el par y facilita el ajuste fino. Las válvulas MVT son adecuadas para regular gases y líquidos corrosivos en servicio a presión o en vacío no crítico y proporcionan cierre hermético (bubble-tight).

Características de diseño

• Materiales en contacto con el fluido: PTFE (cuerpo y junta)
• Vástago de válvula: PEEK
• Carcasa metálica rígida y maneta de aluminio anodizado
• Maneta de seguridad que evita el apriete excesivo y permite un control fino
• Ocho vueltas hasta apertura total (vástago no ascendente)
• Orificio: 0,125 in (3,175 mm)
• Capacidad de flujo: hasta 30 SLPM (aire) o 1,8 LPM (agua)

Especificaciones
Presión máxima de servicio: 75 psig (517 kPa)
Temperatura máxima de servicio: 150°F (65°C)
Vástago de la válvula: ocho vueltas hasta apertura total, tipo no ascendente
Materiales en contacto con el fluido: PTFE (cuerpo y junta); PEEK (vástago de la válvula)
Materiales no en contacto con el fluido: carcasa y maneta de aluminio (anodizado negro)
Tamaño del orificio: 0.125 pulg (3,175 mm)

Aplicaciones

• Dosificación y regulación fina del caudal de gases y líquidos corrosivos
• Servicio a presión y sistemas de vacío no críticos
• Cierre hermético para aislamiento sin fugas
• Laboratorios, muestreo de procesos y manejo de productos químicos
