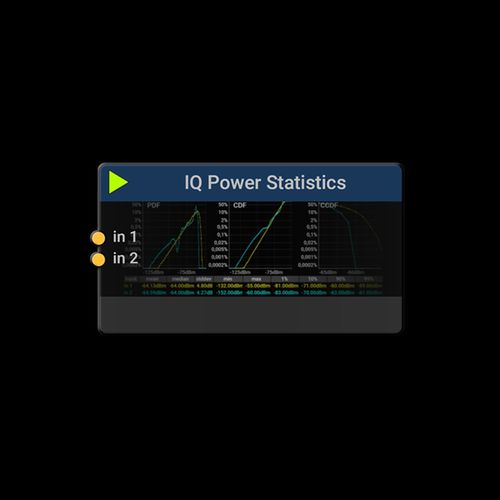

Software de análisis estadístico IQ Power Statistics

de mediciónen tiempo real

El bloque es una herramienta de medición muy importante para diseñar y probar aplicaciones de radiofrecuencia modernas, ya que ofrece mediciones complejas de potencia de RF, por ejemplo, para ver cómo se distribuye la potencia o medir su propabilidad. Estas mediciones CCDF son perfectas para cuantificar dispositivos como, por ejemplo, la distorsión de un amplificador o el punto de compresión. Al disponer de dos entradas se puede medir la señal antes y después del amplificador al mismo tiempo e incluso se pueden comparar los gráficos de medida en tiempo real. Pero incluso un filtro o una ruta de señal completa de su DUT se puede analizar de la misma manera. El bloque ofrece múltiples mediciones y gráficos de este tipo al mismo tiempo: PDF (Función de densidad de probabilidad) CDF (Función de distribución acumulativa) CCDF (Función de distribución acumulativa complementaria) CCDF relativa (Función de distribución acumulativa complementaria relativa) La tabla de medidas completa o sólo una parte de ella puede exportarse mediante el botón derecho del ratón como: Valores separados por comas (*.csv) Valores separados por punto y coma (*.csv) Archivos XML (*.xml) Archivos JSON (*json)
