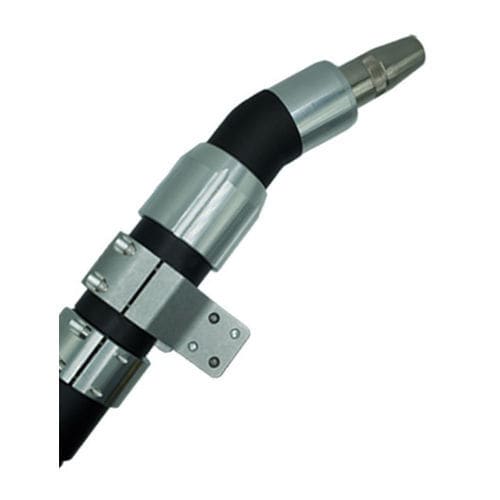

Antorcha de soldadura MIG xFUME® ABIROB® AF500

refrigerada por aireM8M6

Descripción del producto
El xFUME® ABIROB® AF500 es una antorcha robótica de extracción de humos MIG refrigerada por aire, diseñada para capturar los humos en el origen y, a la vez, permitir el acceso a uniones de soldadura confinadas mediante una boquilla de perfil delgado. Se integra con plataformas cobot comunes y se combina con extractores xFUME® para una solución de extracción compacta y eficiente.

Características y ventajas

• Perfil de boquilla delgado para acceder a soldaduras en espacios reducidos
• Captura en origen con la tecnología de extracción xFUME® para reducir humos ambientales
• Paquetes disponibles para cobots UR5e, UR10e, UR16e y Fanuc CRX-10
• Configuraciones de cuello de cisne 180° y 22°; el cuello de cisne de cambio rápido reduce tiempos de inactividad

Puntos destacados

• Diseño de cuello de perfil delgado — maximiza maniobrabilidad y alcance en áreas de soldadura confinadas
• Tecnología de extracción xFUME® — el diseño de captura en origen reduce la necesidad de capotas grandes o recintos locales
• Montaje de antorcha EasyTeach o FreeDrive — facilita la programación de puntos de soldadura e integración con sistemas cobot

Piezas de repuesto e información de pedido (extracto)
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

Boquillas y puntas de contacto - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

Guías - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

Montajes de antorcha - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
Montaje fijo de antorcha : n/a

Documentación del producto (selección)

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

Especificaciones técnicas

• Nombre del modelo: xFUME® ABIROB® AF500
• Tipo: Antorcha robótica de extracción de humos MIG refrigerada por aire
• Captura de humos: tecnología de captura en origen xFUME®
• Configuraciones de cuello / swanneck: 180°, 22° (45° listado; disponibilidad no especificada)
• Perfil de boquilla: boquilla de perfil delgado para acceso a espacios estrechos
• Compatibilidad robot / cobot: paquetes disponibles para UR5e, UR10e, UR16e, Fanuc CRX-10
• Opciones de montaje de antorcha: EasyTeach o FreeDrive (n.º piezas: 780.0926, 780.0927)
• Componentes frontales: porta-puntas (M8 / M6), capucha de humos, tubos de extracción (números listados arriba)
• Tipos y tamaños de boquilla/punta: opciones cónicas y bottleform en 1/2", 9/16", 5/8" con diferentes salientes/encastres (números listados arriba)
• Opciones de guías y longitudes: guías acero, combi, C-TFE (17 ft; números listados arriba)
• Refrigeración: air-cooled
• Swanneck de cambio rápido: reduce tiempos de inactividad y mantenimiento
