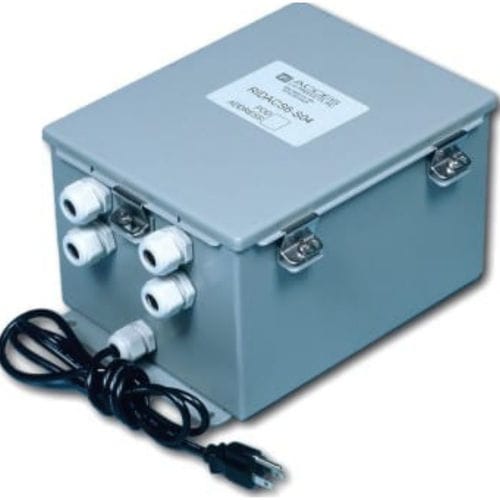

Sistema de adquisición de datos de tensión RIDACS

programablemultivíascon E/S digital

-Unidad remota de E/S analógica y digital inteligente con interfaz multipunto RS-485 optoaislada para el ordenador central -Convertidor A/D de ocho canales con ganancia programable y resolución de 12 bits -Amplia variedad de configuraciones analógicas, digitales y mixtas -Carcasa NEMA4 para entornos difíciles -Se puede acceder a los datos almacenados en la memoria RAM a conveniencia del ordenador -Toda la comunicación es un protocolo de comando/respuesta basado en ASCII a velocidades de hasta 28,8 Kbaud -Microcontrolador compatible con el estándar industrial 8051 -Diseñado, hecho, apoyado y fabricado en los EE.UU La entrada/salida distribuida se utiliza habitualmente para reducir los costes de instalación, el cableado "casero" y las posibles interferencias de ruido. Los módulos REMOTE ACCES instalados en los sistemas RIDACS permiten instalar interfaces y salidas de control cerca de los sensores y controladores y proporcionan comunicación con un ordenador central a través de una red de comunicaciones serie de dos hilos y alta inmunidad al ruido. La conexión a dos hilos mantiene el número de cables y conectores al mínimo, simplifica la instalación y reduce el coste total. Además, el aislamiento óptico de cada cápsula evita problemas de bucles de tierra entre el ordenador y los circuitos de E/S. Los sistemas RIDACS están formados por vainas como RAG128, RDG-24, etc. y combinaciones de multiplexores de acondicionamiento de señales como AIM-16P y LVDT-8. Normalmente, se utilizan uno o dos de estos últimos con un RAG128. Se instalan en una carcasa de acero de calibre 14 con clasificación NEMA4, sin agujeros ni orificios, a excepción de los prensaestopas previstos para el cableado de E/S.
