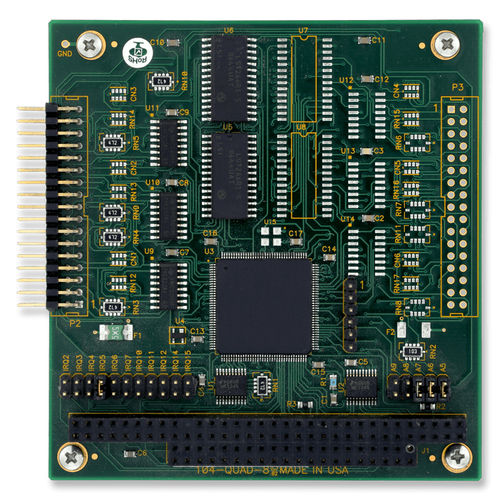

Tarjeta de entrada digital 104-QUAD-8

PC 104de supervisión y control de energíade automatización

-4, 6 u 8 canales de entradas de codificador de cuadratura y entradas de índice de canal -Cuenta las salidas de hasta ocho codificadores de cuadratura -Tres canales diferenciales por codificador, incluyendo el eje doble y el índice -Rangos de entrada: ±25V y ±7V en modo común -velocidad de reloj máxima de 4,3 MHz -Restablecimiento individual por software para cada canal -Funciones estándar de recuento y alarma -Programable para el recuento, la velocidad y la dirección; ajuste de límites con interrupciones -Opciones de interrupción flexibles de fábrica La tarjeta 104-QUAD-8 es una tarjeta de interfaz/contador de codificadores de cuadratura de uso general. Se suministra en el popular formato 104 y condiciona y supervisa las salidas de 8 codificadores. Los conectores de E/S son cabezales de 34 pines en ángulo recto. Estas funciones incluyen todo lo que se puede programar en el versátil circuito integrado LSI/CSI LS7266R1. Estas funciones incluyen la velocidad, la dirección y el recuento total. Al proporcionar estas funciones, libera al ordenador para aplicaciones de mayor nivel. La capacidad de proporcionar una interrupción para un parámetro, como el recuento total, libera aún más al ordenador de la necesidad de leer constantemente la posición de un codificador. Las interrupciones se dirigen a los niveles #2 a #7, #10 a #12 y #15 mediante la instalación de puentes. La tarjeta 104-QUAD-8 está diseñada para aplicaciones industriales. Cada línea de entrada tiene un búfer y es capaz de utilizar entradas de hasta 25 voltios. Una fuente de +5 voltios está disponible para los codificadores apropiados. Las entradas acondicionadas están conectadas a los circuitos integrados LSI/CSI LS7266R1. Estos circuitos son el corazón del funcionamiento de la tarjeta. Pueden ser programados para una variedad de funciones.
