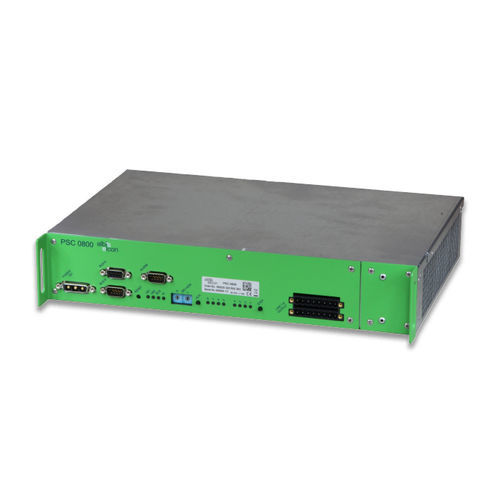

Alimentación eléctrica en bastidor PSC 0800

DCIP20de red eléctrica

La unidad PSC 0800 conecta hasta 8 líneas de alimentación individuales que suministran hasta 120 W para la alimentación remota de componentes de sistemas remotos a una distancia de hasta 5 km. Para convertir toda la potencia de un PSC 0800 en el emplazamiento remoto, se puede instalar un PSR 08xx o dos PSR 04xx. La conexión en cascada de doce unidades PSC 0800 y las correspondientes unidades PSR 083x suministra hasta 720 W al emplazamiento remoto trabajando con la máxima eficiencia energética de hasta el 92 %. La vanguardista unidad de gestión PSM 1001 complementa la PSC 0800 para la gestión local y remota en combinación con nuestro sistema MetroIntegrator. Datos técnicos Hasta 22 W* de potencia de salida por línea (aprox. 15 W en un alcance de 5 km**) Corriente de alimentación RFT-C: ≤ 59 mA DC entrada 48 V / 60 V CC Componentes necesarios en el emplazamiento remoto: PSR 04xx / PSR 08xx Opcional: Unidad de gestión PSM 1001 Opcional Sistema de gestión de red MetroIntegrator Gestión remota integrada con redundancia Interfaz de gestión local en cadena de hasta 253 unidades PSC Seguridad muy elevada gracias a la detección de disipación correcta (unidad PSR), bucles cortos / abiertos sobrecarga, desequilibrio en los pares de cables, etc. Tamaño reducido (An x Pr x Al): 355 mm x 236 mm x 66 mm Muy alta densidad: hasta 27 unidades PSC 0800 por bastidor ETSI N3 (= 216 puertos de alimentación) Rango de temperatura de funcionamiento mejorado hasta -25 °C * Potencia de salida del PSC ajustada a 380 VCC **Parámetros supuestos: diámetro del cable de cobre = 0,4 mm; resistencia del cable <1.500Ω Campos de aplicación FTTC - Alimentación de componentes activos en armarios de calle desde el emplazamiento de la oficina central, por ejemplo, micro-DSLAM, VDSL2-ONU
