Vidrio en placas MAXOS®

de seguridad

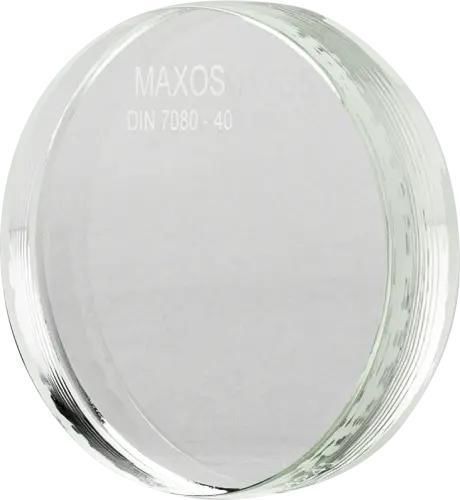

Placas redondas de vidrio de borosilicato pretensadas térmicamente y fabricadas conforme a la norma DIN 7080 para mirillas circulares. Las mirillas de seguridad MAXOS® están diseñadas para una inspección visual fiable bajo estrés térmico y químico, ofreciendo una excelente resistencia química, alta pureza y homogeneidad, y una mayor resistencia a los ciclos de temperatura gracias al templado térmico. Opciones

• Recubrimiento FEP
• Recubrimiento Halar®
• Formas escalonadas
• Cristales con orificios
• Cristales con cortes de contorno
• Cristales con biseles, ranuras y hendiduras
• Dimensiones especiales de hasta 55 mm de grosor

Dimensiones (estándar y especiales según DIN 7080)

• Estándar: Ø 45 x 10 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071554 - Número de artículo ACI: 12-7080-045-010-0000; Especial: Ø 24 x 10 mm - Presión admisible: 150 bar - Código de producto MAXOS 2071640 - Número de artículo ACI: 12-7080-024-010-0000
• Estándar: Ø 45 x 12 mm - Presión admisible: 50 bar - Código de producto MAXOS®: 2071556 - Número de artículo ACI: 12-7080-045-012-0000; Especial: Ø 30 x 12 mm - Presión admisible: 150 bar - Código de producto MAXOS 2071622 - Número de artículo ACI: 12-7080-030-012-0000
• Estándar: Ø 50 x 10 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071558 - Número de artículo ACI: 12-7080-050-010-0000; Especial: Ø 30 x 15 mm - Presión admisible: 200 bar - Código de producto MAXOS 2071533 - Número de artículo ACI: 12-7080-030-015-0000
• Estándar: Ø 50 x 12 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071561 - Número de artículo ACI: 12-7080-050-012-0000; Especial: Ø 31,6 x 12,75 mm - Presión admisible: 150 bar - Código de producto MAXOS 2071598 - Número de artículo ACI: 12-7080-031-012-0000
• Estándar: Ø 60 x 10 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071560 - Número de artículo ACI: 12-7080-060-010-0000; Especial: Ø 33 x 14 mm - Presión admisible: 150 bar - Código de producto MAXOS 2071557 - Número de artículo ACI: 12-7080-033-014-0000
• Estándar: Ø 60 x 12 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071562 - Número de artículo ACI: 12-7080-060-012-0000; Especial: Ø 34 x 17 mm - Presión admisible: 200 bar - Código de producto MAXOS 2071552 - Número de artículo ACI: 12-7080-034-017-0000
• Estándar: Ø 60 x 15 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071563 - Número de artículo ACI: 12-7080-060-015-0000; Especial: Ø 40 x 10 mm - Presión admisible: 40 bar - Código de producto MAXOS 2071624 - Número de artículo ACI: 12-7080-040-010-0000
• Estándar: Ø 63 x 10 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071566 - Número de artículo ACI: 12-7080-063-010-0000; Especial: Ø 40 x 12 mm - Presión admisible: 50 bar - Código de producto MAXOS 2071555 - Número de artículo ACI: 12-7080-040-012-0000
• Estándar: Ø 63 x 12 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071567 - Número de artículo ACI: 12-7080-063-012-0000; Especial: Ø 44 x 10 mm - Presión admisible: 40 bar - Código de producto MAXOS 2071603 - Número de artículo ACI: 12-7080-044-010-0000
• Estándar: Ø 63 x 15 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071569 - Número de artículo ACI: 12-7080-063-015-0000; Especial: Ø 44 x 12 mm - Presión admisible: 50 bar - Código de producto MAXOS 2071564 - Número de artículo ACI: 12-7080-044-012-0000
• Estándar: Ø 80 x 12 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071573 - Número de artículo ACI: 12-7080-080-012-0000; Especial: Ø 55 x 6,5 mm - Presión admisible: 6 bar - Código de producto MAXOS 2071626 - Número de artículo ACI: 12-7080-055-006-0000
• Estándar: Ø 80 x 15 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071575 - Número de artículo ACI: 12-7080-080-015-0000; Especial: Ø 55 x 10 mm - Presión admisible: 25 bar - Código de producto MAXOS 2071559 - Número de artículo ACI: 12-7080-055-010-0000
• Estándar: Ø 80 x 20 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071576 - Número de artículo ACI: 12-7080-080-020-0000; Especial: Ø 60 x 20 mm - Presión admisible: 95 bar - MAXOS® código de producto: 2071604 - Número de artículo ACI: 12-7080-060-020-0000
• Estándar: Ø 100 x 15 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071578 - Número de artículo ACI: 12-7080-100-015-0000; Especial: Ø 63 x 8 mm - Presión admisible: 8 bar - Código de producto MAXOS 2071565 - Número de artículo ACI: 12-7080-063-008-0000
• Estándar: Ø 100 x 20 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071579 - Número de artículo ACI: 12-7080-100-020-0000; Especial: Ø 65 x 10 mm - Presión admisible: 12 bar - Código de producto MAXOS 2071629 - Número de artículo ACI: 12-7080-065-010-0000
• Estándar: Ø 100 x 25 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071580 - Número de artículo ACI: 12-7080-100-025-0000; Especial: Ø 65 x 15 mm - Presión admisible: 40 bar - MAXOS® código de producto: 2071606 - Número de artículo ACI: 12-7080-065-015-0000
• Estándar: Ø 125 x 15 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071581 - Número de artículo ACI: 12-7080-125-15-00000; Especial: Ø 70 x 12 mm - Presión admisible: 16 bar - Código de producto MAXOS 2071568 - Número de artículo ACI: 12-7080-070-012-0000
• Estándar: Ø 125 x 20 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071582 - Número de artículo ACI: 12-7080-125-20-00000; Especial: Ø 70 x 15 mm - Presión admisible: 25 bar - Código de producto MAXOS 2071570 - Número de artículo ACI: 12-7080-070-015-0000
• Estándar: Ø 125 x 25 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071583 - Número de artículo ACI: 12-7080-125-25-00000; Especial: Ø 75 x 12 mm - Presión admisible: 16 bar - Código de producto MAXOS 2071607 - Número de artículo ACI: 12-7080-075-012-0000
• Estándar: Ø 135 x 25 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071644 - Número de artículo ACI: 12-7080-135-25-00000; Especial: Ø 80 x 10 mm - Presión admisible: 10 bar - Código de producto MAXOS 2071571 - Número de artículo ACI: 12-7080-080-010-0000
• Estándar: Ø 150 x 20 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071586 - Número de artículo ACI: 12-7080-150-020-0000; Especial: Ø 86 x 12 mm - Presión admisible: 10 bar - Código de producto MAXOS 2071610 - Número de artículo ACI: 12-7080-086-012-0000
• Estándar: Ø 150 x 25 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071587 - Número de artículo ACI: 12-7080-150-025-0000; Especial: Ø 90 x 10 mm - Presión admisible: 8 bar - Código de producto MAXOS 2071572 - Número de artículo ACI: 12-7080-090-010-0000
• Estándar: Ø 150 x 30 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071588 - Número de artículo ACI: 12-7080-150-030-0000; Especial: Ø 92 x 10 mm - Presión admisible: 8 bar - Código de producto MAXOS 2071625 - Número de artículo ACI: 12-7080-092-010-0000
• Estándar: Ø 175 x 20 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071589 - Número de artículo ACI: 12-7080-175-20-00000; Especial: Ø 94 x 12 mm - Presión admisible: 10 bar - Código de producto MAXOS 2071671 - Número de artículo ACI: 12-7080-094-012-0000
• Estándar: Ø 175 x 25 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071590 - Número de artículo ACI: 12-7080-175-025-0000; Especial: Ø 95 x 10 mm - Presión admisible: 6 bar - Código de producto MAXOS 2071649 - Número de artículo ACI: 12-7080-095-010-0000
• Estándar: Ø 175 x 30 mm - Presión admisible: 25 bar - Código de producto MAXOS®: 2071591 - Número de artículo ACI: 12-7080-175-30-00000; Especial: Ø 95 x 15 mm - Presión admisible: 16 bar - Código de producto MAXOS 2071574 - Número de artículo ACI: 12-7080-095-015-0000
• Estándar: Ø 200 x 20 mm - Presión admisible: 8 bar - Código de producto MAXOS®: 2071592 - Número de artículo ACI: 12-7080-200-20-00000; Especial: Ø 100 x 10 mm - Presión admisible: 7 bar - Código de producto MAXOS 2071577 - Número de artículo ACI: 12-7080-100-010-0000
• Estándar: Ø 200 x 25 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071593 - Número de artículo ACI: 12-7080-200-25-00000; Especial: Ø 100 x 12 mm - Presión admisible: 10 bar - Código de producto MAXOS 2071642 - Número de artículo ACI: 12-7080-100-012-0000
• Estándar: Ø 200 x 30 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071594 - Número de artículo ACI: 12-7080-200-30-00000; Especial: Ø 105 x 15 mm - Presión admisible: 16 bar - Código de producto MAXOS 2071662 - Número de artículo ACI: 12-7080-105-015-0000
• Estándar: Ø 250 x 25 mm - Presión admisible: 8 bar - Código de producto MAXOS®: 2071595 - Número de artículo ACI: 12-7080-250-25-00000; Especial: Ø 110 x 12,5 mm - Presión admisible: 10 bar - Código de producto MAXOS 2071674 - Número de artículo ACI: 12-7080-110-012-0500
• Estándar: Ø 250 x 30 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071596 - Número de artículo ACI: 12-7080-250-30-00000; Especial: Ø 110 x 20 mm - Presión admisible: 25 bar - Código de producto MAXOS 2071613 - Número de artículo ACI: 12-7080-110-020-0000
• Estándar: Ø 265 x 30 mm - Presión admisible: 8 bar - Código de producto MAXOS®: 2071628 - Número de artículo ACI: 12-7080-265-30-00000; Especial: Ø 113 x 15 mm - Presión admisible: 10 bar - Código de producto MAXOS 2071672 - Número de artículo ACI: 12-7080-113-015-0000
• Especial: Ø 115 x 15 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071612 - Número de artículo ACI: 12-7080-115-015-0000
• Especial: Ø 120 x 10 mm - Presión admisible: 4 bar - MAXOS® código de producto: 2071611 - Número de artículo ACI: 12-7080-120-010-0000
• Especial: Ø 120 x 15 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071630 - Número de artículo ACI: 12-7080-120-015-0000
• Especial: Ø 120 x 18 mm - Presión admisible: 16 bar - Código de producto MAXOS®: 2071663 - Número de artículo ACI: 12-7080-120-018-0000
• Especial: Ø 125 x 30 mm - Presión admisible: 40 bar - Código de producto MAXOS®: 2071584 - Número de artículo ACI: 12-7080-125-30-00000
• Especial: Ø 130 x 15 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071643 - Número de artículo ACI: 12-7080-130-015-0000
• Especial: Ø 135 x 15 mm - Presión admisible: 8 bar - Código de producto MAXOS®: 2071615 - Número de artículo ACI: 12-7080-135-15-00000
• Especial: Ø 140 x 15 mm - Presión admisible: 8 bar - Código de producto MAXOS®: 2071666 - Número de artículo ACI: 12-7080-140-015-0000
• Especial: Ø 150 x 10 mm - Presión admisible: 2 bar - Código de producto MAXOS®: 2071664 - Número de artículo ACI: 12-7080-150-010-0000
• Especial: Ø 150 x 15 mm - Presión admisible: 8 bar - Código de producto MAXOS®: 2071585 - Número de artículo ACI: 12-7080-150-015-0000
• Especial: Ø 160 x 20 mm - Presión admisible: 12 bar - Código de producto MAXOS®: 2071617 - Número de artículo ACI: 12-7080-160-020-0000
• Especial: Ø 170 x 15 mm - Presión admisible: 5 bar - Código de producto MAXOS®: 2071645 - Número de artículo ACI: 12-7080-170-015-0000
• Especial: Ø 170 x 20 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071670 - Número de artículo ACI: 12-7080-170-020-0000
• Especial: Ø 210 x 25 mm - Presión admisible: 10 bar - Código de producto MAXOS®: 2071621 - Número de artículo ACI: 12-7080-210-25-00000
• Especial: Ø 250 x 20 mm - Presión admisible: 4 bar - Código de producto MAXOS®: 2071673 - Número de artículo ACI: 12-7080-250-20-00000

Características / Especificaciones técnicas

• Material: Vidrio borosilicato especial (MAXOS®) de excelente resistencia química, pureza y homogeneidad
• Norma de fabricación: DIN 7080 (mirillas redondas)
• Tratamiento: Pretensado térmico / templado para resistencia a ciclos de alta temperatura
• Uso previsto: Mirillas circulares, mirillas de recipientes y de flujo sometidas a esfuerzos térmicos y químicos
• Espesores y diámetros disponibles: Amplia gama de dimensiones estándar y especiales (véase la lista de dimensiones); dimensiones especiales de hasta 55 mm de espesor bajo pedido
• Opciones de superficie y forma: revestimientos (FEP, Halar®), formas escalonadas, orificios, cortes de contorno, biseles, ranuras, ranuras
• Disponibilidad: artículos seleccionados disponibles en stock
• Calidad: Certificación TÜV / ISO 9001 indicada en la página del producto
