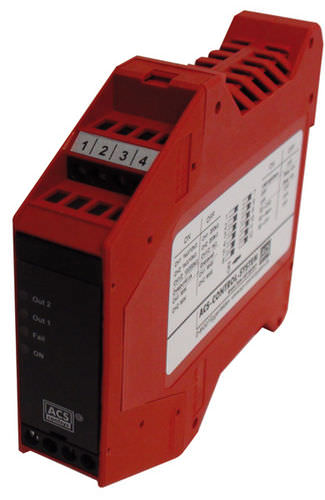

Relé de control de nivel (EX)SRA-100-U0

en riel DIN

El relé de sonda (Ex) SRA-100-U0 funciona en combinación con sondas conductoras, como interruptor de límite de nivel o control en líquidos conductores como agua, álcalis y ácidos. A los electrodos se les aplica una tensión funcional extrabaja según la norma VDE 0100 Parte 410 de aprox. 9V, por lo que el contacto con las sondas es totalmente inocuo. En cuanto el material de relleno conductor de la electricidad forma una conexión entre la tierra y, por ejemplo, el electrodo máximo, fluye una pequeña corriente alterna que se convierte en una salida de relé en la electrónica de evaluación. En el caso de los envases metálicos, la pared del envase puede utilizarse como masa, o como electrodo en el caso de los envases no metálicos. El uso de la tensión alterna evita la corrosión en las varillas de la sonda y la descomposición electrolítica del producto. El dispositivo puede funcionar con bloqueo por relé o puntos de conmutación de mínimo y máximo, así como con un indicador de nivel de límite doble con dos salidas separadas. Esto permite llevar a cabo diversas tareas de medición, como el desbordamiento, la protección contra el funcionamiento en seco, el control de dos puntos, la detección de humedad, etc. La sensibilidad a la conductividad del líquido puede ajustarse mediante un ajuste grueso y fino. Con un retardo de conmutación ajustable de hasta 8 segundos aproximadamente, se enmascaran los movimientos ondulatorios del recipiente. Como características especiales adicionales, el relé de sonda (Ex) SRA-100-U0 ofrece un control de rotura de línea con un relé de alarma, una alimentación de amplio rango de 20 ... 253V AC / DC y la opción de utilizar los electrodos en áreas Ex (hasta Zona 0).
