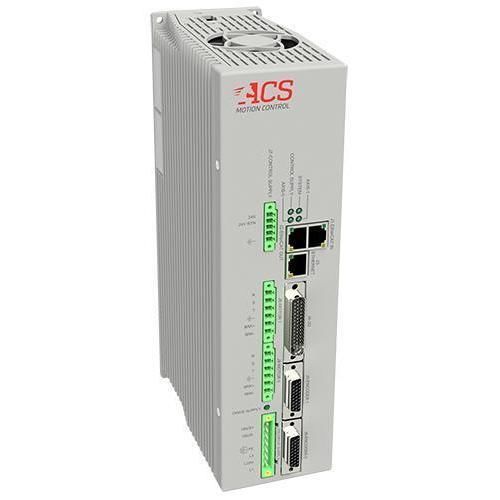

Servo-variador monofásico ECMac

trifásicoAC2 ejes

Descripción del producto
El ECMac es un controlador y accionamiento de movimiento todo en uno compacto con entrada de CA (85–250 Vac) para aplicaciones OEM sensibles al coste. Su arquitectura multiprocesador ejecuta algoritmos de movimiento y servo avanzados y proporciona una interfaz de variador universal para múltiples tipos de motores y etapas de precisión.

Características clave

• Controlador y accionamiento integrados en una unidad compacta de montaje en panel
• Soporta 1 o 2 ejes de control
• Entrada de alimentación 85–250 Vac (monofásica o trifásica)
• Programación avanzada y generación de eventos de posición en tiempo real

Capacidades

• Desarrollo de aplicaciones: herramientas y soporte ACSPL para acelerar la implementación
• Generación de perfiles de movimiento: algoritmos de perfil para mejorar el rendimiento y la precisión
• Control servo: algoritmos servo para optimizar el rendimiento del eje (p. ej., NanoPWM, ServoBoost/LearningBoost)
• Sincronización movimiento-proceso: disparo de eventos y captura de posición de alta velocidad sincronizados con el movimiento para mejorar rendimiento y resolución

Recursos públicos y privados (disponibles)

• Ficha técnica ECMac (inglés)
• Ficha técnica ECMac (chino)
• Modelo 3D STEP CMac-PX, ECMac, UDMac
• Dibujo 2D CMac-PX, ECMac, UDMac
• Guía de instalación ECMac (requiere acceso para descargar)

Especificaciones técnicas

• Ejes del controlador: 1 o 2
• Comunicación con PC/PLC/PAC: TCP/IP, Ethernet/IP, Modbus, RS-232
• Tasa de ciclo del controlador: 1 kHz
• Entrada de alimentación del variador: 85–250 Vac (1 o 3 fases)
• Tensión del bus: Vin × 1.414
• Corriente máxima de salida por eje: 10/20 A
• Canales del encoder: 4 AqB, 2 SinCos, 2 Absolute
• Tipo de montaje: Montaje en panel
• Opciones de seguridad funcional: STO & SS1
