Sistema de inspección por ultrasonidos Ranger A1050

manualautomatizadode espesor

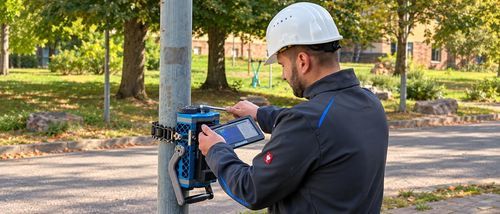

Descripción general El A1050 RANGER es un sistema compacto de inspección ultrasónica por ondas guiadas diseñado para la detección rápida de corrosión oculta en tuberías y postes de iluminación, especialmente en áreas de difícil acceso como bajo apoyos. Empleando transductores Dry-Point-Contact (DPC), el sistema no requiere acoplante y facilita el despliegue en campo. El escáner realiza un barrido circunferencial de 360°, generando imágenes B-scan de alta resolución que indican la ubicación y severidad de la corrosión. La unidad electrónica portátil y la interfaz en tablet permiten una puesta en servicio rápida y visualización en sitio.

Principales características

• Escaneo mediante manipulador adaptativo o manual con dos empuñaduras y una regla magnética para espacios reducidos.
• Adquisición de datos ultrasónicos en varias posiciones equidistantes alrededor de la circunferencia de la tubería (registro multicanal).
• Reconstrucción B-scan en tiempo real mediante SAFT para localizar y evaluar daños por corrosión.

Aplicaciones Detección de corrosión oculta y pérdida de espesor en estructuras metálicas como tuberías y postes de iluminación, particularmente en zonas de difícil acceso (por ejemplo, bajo soportes). El sistema inspecciona toda la circunferencia (360°) con ondas guiadas y transductores DPC, adquiere datos multicanal y genera imágenes B-scan sin necesidad de desmontar la estructura ni interrumpir la operación.

Contenido del paquete (incluido / opcional)

• Unidad electrónica A1050 RANGER (Tablet-PC en estuche protector)
• Tablet-PC Android en estuche protector
• Manipulador de inspección adaptativo, apto para varios diámetros de tubería
• Fuente de alimentación Type-C para la unidad electrónica y el Tablet-PC
• Maletín rígido de transporte
• Opcional: dos empuñaduras para recopilación manual de datos (sin manipulador)

Documentación

• Folleto del producto (ficha técnica) disponible
• Manual de usuario y notas de aplicación disponibles
• Descargas de firmware y software disponibles

Especificaciones técnicas

• Tecnología de medida: Ultrasonidos guiados (modo SH0)
• Transductores: Dry-Point-Contact (DPC), sin necesidad de acoplante
• Frecuencia de funcionamiento: 50 kHz
• Alcance de inspección: hasta 3 m (9,8 ft)
• Número de canales DAQ: 32
• Diámetros aplicables: 70 mm – 380 mm (2,7" – 15")
• Tiempo de funcionamiento por carga de batería: hasta 10 horas
