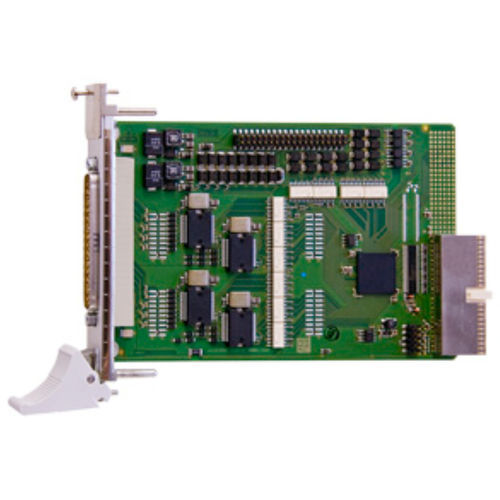

Tarjeta E/S digital CPCI-1564

CompactPCIde corrientede 64 E/S

La tarjeta CompactPCI 3,3V 64 digital I/O CPCI-1564 tiene 32 entradas digitales, 24 V, y 32 salidas digitales, 24 V. 16 entradas son interrumpibles. La tarjeta es especialmente adecuada para aplicaciones como control de E/S, monitorización ON/OFF de motores, luces, etc. en el duro entorno industrial. Las 32 salidas (11-36 V) tienen una corriente de salida de 500 mA por canal y se reinician a "0" al encenderse. La tarjeta está aislada ópticamente hasta 1000 V. Características 32 entradas digitales aisladas ópticamente, 24 V , incluyendo 16 entradas interrumpibles y 3 de contador Entradas organizadas en 4 grupos de 8 canales, cada grupo tiene su propia línea de tierra Protección contra tensión inversa Todas las entradas están filtradas 32 salidas digitales aisladas ópticamente, de 11 V a 36 V Corriente de salida por canal 500 mA Watchdog para poner a "0" las salidas Al encenderse, las salidas se ponen a "0" Corriente total para 8 salidas 1,85 A Corriente de cortocircuito por salida máx. 1.7 A Fusible electrónico Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos de protección y filtros Alimentación externa de 24 V apantallada y filtrada Lógica de desconexión, cuando la tensión de alimentación externa cae por debajo de 7 V Funciones de seguridad Aislamiento óptico 1000 V Distancia de fuga IEC 61010-1 Protección contra transitorios rápidos (ráfaga), sobretensión, descarga electrostática y EMI de alta frecuencia Interrupción iniciada mediante contador, temporizador Línea de tierra separada para entradas y salidas
