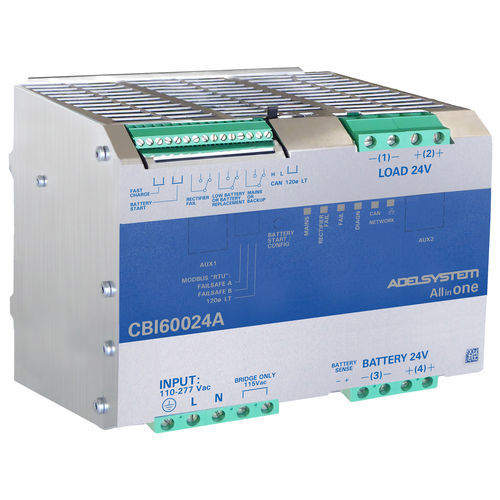

Ondulador UPS todo en uno CBI60024A

monofásico24 VVRLA

Descripción general
Las series CBI60W y CBI600W integran en un único módulo All-in-One DC-UPS fuente de alimentación, módulo de respaldo, cargador de batería y probador de batería. El Ethernet integrado (SNMPv3, Modbus TCP/IP y HTTPS) permite el acceso remoto al estado de la batería, funciones de la DC-UPS y datos de la aplicación para el funcionamiento continuo de sistemas de vigilancia, seguridad y automatización industrial.

Características clave

• Interfaz Ethernet integrada con servidor web interno
• Protocolos: SNMPv3, Modbus TCP/IP, HTTPS
• Configuración y supervisión vía web mediante Adelview o plataformas SCADA/IoT
• Diagnóstico predictivo e informe de fallos de batería
• Tecnología de conmutación controlada por microcontrolador para optimizar carga/descarga
• Conmutación sin interrupción entre batería y cargador
• Protecciones automáticas sin fusible: inversión de polaridad, cortocircuito, sobrecarga y sobretensión

Modelos y potencias (resumen)
Serie All In One 12V:
CBI6012A — Entrada: 110-240-277 Vac — Salida: 5 A
Serie All In One 24V:
CBI6024A — Entrada: 110-240-277 Vac — Salida: 2,5 A
CBI60024A — Entrada: 110-240-277 Vac — Salida: 25 A
Serie All In One 48V:
CBI6048A — Entrada: 110-240-277 Vac — Salida: 1,25 A
CBI60048A — Entrada: 110-240-277 Vac — Salida: 12,5 A

Potencia e interfaz
Potencias de hasta 600 W y tensiones de salida de hasta 56 V. La interfaz Ethernet incluye un servidor web interno para acceso directo mediante la IP del equipo y admite configuración remota, supervisión y registro de datos.

Soporte y gestión de baterías
Tecnologías de batería compatibles:

• Plomo-ácido
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Funciones Battery Care:

• Perfiles de carga específicos por batería
• Compensación de temperatura de carga
• Protección contra sobredescarga
• Limitador de corriente de carga
• Funciones de probador de batería (conexión, polaridad, celdas cortocircuitadas, impedancia interna)
• Monitorización del estado de salud de la batería

Monitorización remota y datos
La integración Ethernet permite la transmisión en tiempo real de parámetros operativos. El usuario puede:

• Supervisar parámetros
• Configurar parámetros
• Registrar datos y eventos
• Recibir notificaciones de alarma

Parámetros monitorizados: tensión de entrada AC; tensión/corriente/potencia/estado de salida DC; tensión/corriente/impedancia interna de la batería; alarmas de red/dispositivo/batería.

Salida de carga y configuración de relés
La salida de carga es totalmente configurable. Comportamientos soportados:

• Apagar la carga vía comando web o botón externo
• Encender la carga automáticamente cuando falla la AC (útil para iluminación de emergencia)
• Alimentar la carga durante un periodo definido
• Funcionamiento cíclico según programación
• Conexión de activación a botón pulsador externo

Los contactos de relé son configurables (ejemplos):

• Relé de fallo
• Relé de red AC
• Relé de fallo de rectificador
• Alarma acústica

Protección y fiabilidad
La conmutación controlada por microcontrolador optimiza la vida útil de la batería y evita la sobredescarga. Las protecciones incluyen dispositivos automáticos sin fusible contra inversión de polaridad, cortocircuitos, sobrecargas y sobretensiones.

Hojas de datos y manuales
Hojas de datos y manuales de instrucciones disponibles para los modelos listados (existen hojas de datos/manuales específicos para CBI6012A, CBI6024A, CBI6048A, CBI60024A y CBI60048A).

Especificaciones técnicas

• Series: CBI60W y CBI600W (All In One DC-UPS)
• Protocolos: Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• Servidor web interno para configuración y supervisión
• Rango de potencia: hasta 600 W
• Tensión máxima de salida: hasta 56 V
• Entrada AC: 110–240–277 Vac (según modelo)
• Ejemplos de corriente de salida: CBI6012A 5 A, CBI6024A 2,5 A, CBI6048A 1,25 A, CBI60024A 25 A, CBI60048A 12,5 A
• Tecnologías de batería compatibles: plomo-ácido, AGM, GEL, NiCd, NiMh, Li-Ion, LiFePO4
• Gestión de batería: compensación de temperatura, limitación de carga, probador de batería, monitorización del estado
• Protecciones: inversión de polaridad, cortocircuito, sobrecarga, sobretensión (automático sin fusible)
• Control de carga: control remoto/web, operación temporizada/cíclica, activación mediante botón externo
• Salidas de relé: configurables para fallo, red AC, fallo de rectificador, alarma acústica
• Capacidades remotas: informes en tiempo real, registro de datos/eventos, notificaciones de alarma
