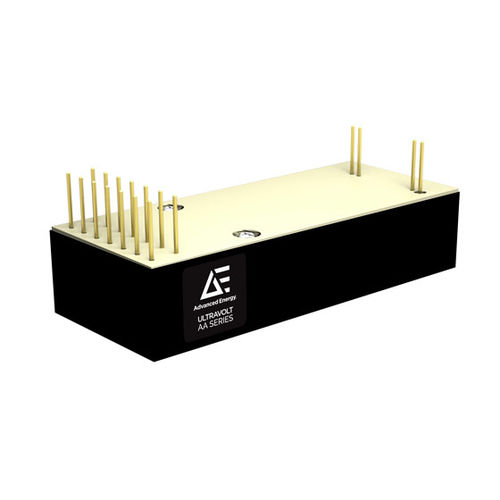

Convertidor DC/DC de potencia AA

de alta tensiónde circuitos impresoscompacto

Los convertidores CC-CC regulados de la serie UltraVolt AA para montaje en PCB de Advanced Energy ofrecen una salida de 62 V CC a 6 kV CC de hasta 30 W y 100 ppm de rizado a partir de una entrada de 12 o 24 V CC. Los productos compactos de alto voltaje para uso general son soluciones para una amplia gama de aplicaciones, como instrumentación analítica, electrostática y carga, espectrometría de masas y fabricación de semiconductores. Con salida de alta tensión, alimentación y polaridad configurables, la serie AA está disponible con interfaces analógicas de 0 a 5 V CC o de 0 a 10 V CC (escala completa) para control y supervisión. Advanced Energy también ofrece opciones de rendimiento mecánico y eléctrico configuradas en fábrica, incluidas la interconexión y el apantallamiento, para satisfacer las necesidades de su aplicación. Características Salida de alta tensión, alimentación y polaridad configurables en un espacio común Interfaces analógicas disponibles de 0 a 5 V CC o de 0 a 10 V CC (escala completa) Control y supervisión de la salida de alta tensión y la corriente Selección de opciones de integración eléctrica, mecánica y de apantallamiento Rendimiento de ondulación tan bajo como 100 ppm (0,05 Vpp) Ventajas Mejora del rendimiento del módulo y del sistema sin cambiar el diseño de la placa de circuito impreso Acelera el tiempo de comercialización simplificando la integración de controles Mejora de la respuesta y el control de la salida de alta tensión Aumentar la integración mecánica, la protección RF externa y las posibilidades de interconexión Aumentar la repetibilidad del sistema, la resolución y la fiabilidad a largo plazo
