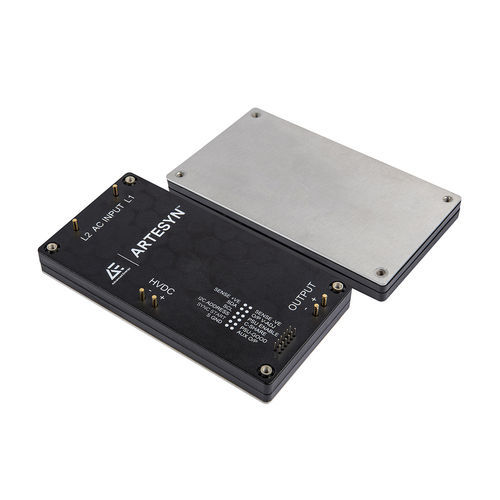

Módulo de potencia digital AIF13WAC series

DCACDC

Descripción general
La serie AIF13WAC proporciona 600 W en un formato full‑brick para PCB (aprox. 2,4 in x 4,6 in x 0,55 in de alto), ofreciendo una ruta de actualización directa desde unidades de 500 W y simplificando el diseño de la aplicación. Estos módulos AC‑DC full‑brick de 600 W incorporan control digital completo vía PMBus, limitación interna de la corriente de irrupción, reparto activo de corriente para paralelo y una salida auxiliar de 10 V para las alimentaciones del sistema. Están optimizados para instalaciones con refrigeración por contacto, como cajas IP selladas.

Características

• Rango de entrada amplio: 86–264 VAC, 47–63 Hz
• Salida aislada nominal: 48 VDC con auxiliar 10 V (250 mA)
• Potencia de salida: 600 W (48 V, hasta 13 A)
• Eficiencia: hasta 94 % (típ., high‑line)
• Ruido de salida: 480 mV pk‑pk máx.
• Limitación interna de corriente de irrupción y hold‑up HVDC: 380 VDC
• Aislamiento: 4000 VDC entrada‑a‑salida; 2500 VDC entrada‑a‑placa base; 1000 VDC salida‑a‑placa base
• Capacidad de poner en paralelo: hasta 3 unidades con reparto activo de corriente
• Optimizado para aplicaciones con refrigeración por contacto

Ventajas

• Ruta de actualización directa desde productos full‑brick de 500 W para mayor densidad de potencia
• Menos componentes externos gracias al control digital PMBus y monitorización
• Paralelado simplificado con reparto activo de corriente y señal PSU‑good
• Mayor fiabilidad del sistema por la limitación interna de la corriente de irrupción y el diseño térmico para refrigeración por contacto

Especificaciones (tabla)
Potencia de salida (W): 600
Tensión de entrada (V): 86 - 264 VAC
Temperatura de funcionamiento (°C): 105 degC baseplate (condiciones contact‑cooled)
Longitud (pulgadas): 4.6
Anchura (pulgadas): 2.4
Altura (pulgadas): 0.5
Tipo de montaje: BMP; Through Hole
Corriente de salida mínima (A): 0
Corriente de salida máxima (A): 13
Salida auxiliar: 10 V @ 250 mA
Eficiencia: Hasta 94 % (high‑line)
Garantía (años): 2

Especificaciones técnicas

• Serie: AIF13WAC (full‑brick AC‑DC 600 W)
• Salida nominal: 48 VDC, auxiliar 10 V @ 250 mA
• Corriente máxima de salida: 13 A
• Rango de entrada: 86–264 VAC, 47–63 Hz
• Eficiencia: hasta 94 % (típ., high‑line)
• Ruido de salida: hasta 480 mV pk‑pk
• Hold‑up (HVDC): 380 VDC
• Rango de ajuste de salida: -20 % a +10 % Vout (control)
• Aislamiento: 4000 VDC entrada‑a‑salida; 2500 VDC entrada‑a‑placa base; 1000 VDC salida‑a‑placa base
• Capacidad de paralelo: hasta 3 unidades con reparto activo de corriente
• Térmico: 100 % de potencia a 100°C placa base (contact‑cooled)
• Controles: Control digital completo (PMBus), enable, señal PSU‑good
• Mecánica: montaje PCB full‑brick (~2.4" x 4.6" x 0.5")
• Protecciones/características: limitación interna de corriente de irrupción, optimización para cajas con refrigeración por contacto
