Unidad de medición inercial MEMS Motus

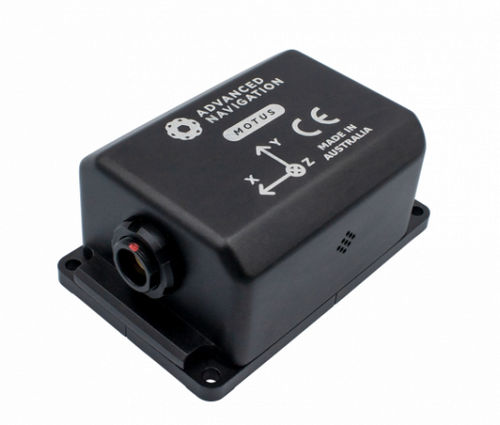

Unidad de medición inercial MEMS - Motus - Advanced Navigation
Unidad de medición inercial MEMS - Motus - Advanced Navigation
Unidad de medición inercial MEMS - Motus - Advanced Navigation - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
MEMS

Descripción

<strong>Resumen</strong><br>Motus es una unidad de medida inercial MEMS (IMU) de altísima precisión de Advanced Navigation que ofrece un rendimiento inercial similar al de FOG en un formato de bajo SWaP‑C. Está disponible como placa OEM o en una versión encapsulada y resistente, y está diseñada para sistemas autónomos que requieren datos de actitud y navegación precisos con restricciones de tamaño y peso.<br><br><strong>Rendimiento clave</strong><br>Alabeo y cabeceo: 0,05 °<br>Rumbo (magnético): 0,8 °<br>Inestabilidad de sesgo (giroscopio): 0,2 °/h<br>Tasa de actualización / Filtro interno: 1000 Hz<br><br><strong>Descripción del producto</strong><br>Motus integra acelerómetros y giroscopios MEMS líderes en el mercado con un algoritmo de fusión avanzado y una calibración térmica extensa para ofrecer una precisión estable entre −40 °C y 85 °C. La placa OEM es compacta (34 x 39 x 24 mm, 26 g); la versión encapsulada (42 x 67 x 30 mm, 98 g) añade protección ambiental y conectores robustos para uso externo.<br><br><strong>Características</strong><br><ul><li>Sensores MEMS de ultra‑alta precisión y fusión avanzada que proporcionan rendimiento comparable a IMU FOG.</li><li>Opciones de paquete miniatura OEM y encapsulado resistente (OEM: 34×39×24 mm, 26 g; Enclosed: 42×67×30 mm, 98 g).</li><li>Cadena de señal avanzada: muestreo síncrono a 1000 Hz mediante seis ADC diferenciales de 24 bits y varias fuentes de alimentación reguladas para estabilidad térmica.</li><li>Alta tasa de actualización y salida hasta 1000 Hz para el control de plataformas dinámicas.</li><li>Versión encapsulada conforme a IP67 y MIL‑STD‑810G; sistema operativo en tiempo real orientado a seguridad y diseño hardware conforme a MIL‑STD.</li></ul><br><strong>Aplicaciones</strong><br><ul><li>LiDAR en UAV y cartografía</li><li>Estabilización de gimbals y cámaras</li><li>Seguimiento de movimiento humano</li><li>Levantamientos marinos y navegación subsea</li><li>Navegación de vehículos autónomos y asistencia INS</li></ul><br><strong>Especificaciones — Navegación</strong><br>Precisión alabeo y cabeceo: 0,05 °<br>Precisión rumbo (magnético): 0,8 °<br>Precisión alabeo y cabeceo (con GNSS): 0,03 °<br>Precisión rumbo (con GNSS): 0,05 °<br>Precisión posición horizontal (con GNSS): 0,8 m<br>Precisión posición vertical (con GNSS): 1,5 m<br>Precisión velocidad (con GNSS): 0,007 m/s<br>Rango de orientación: Ilimitado<br>Tiempo de arranque en caliente: 500 ms<br>Tasa de filtrado interno: 1000 Hz<br>Tasa de datos de salida: Hasta 1000 Hz<br><br><strong>Especificaciones — Sensores</strong><br><strong>Acelerómetros</strong><br>Rango: ±10 g<br>Inestabilidad de sesgo: 8 ug<br>Sesgo inicial: < 0,45 mg<br>Error de escala inicial: < 0,03 %<br>Estabilidad del factor de escala: < 0,04 %<br>No linealidad: < 0,05 %<br>Error de alineación entre ejes: < 0,05 °<br>Densidad de ruido: 2 ug/√Hz<br>Ancho de banda: 250 Hz<br><br><strong>Giroscopios</strong><br>Rango: ±475 °/s<br>Inestabilidad de sesgo: 0,2 °/h<br>Sesgo inicial: < 3 °/h<br>Error de escala inicial: < 0,02 %<br>Estabilidad del factor de escala: < 0,03 %<br>No linealidad: < 0,03 %<br>Error de alineación entre ejes: < 0,05 °<br>Densidad de ruido: 6 °/h/√Hz<br>Ancho de banda: 200 Hz<br><br><strong>Magnetómetros</strong><br>Rango: ±8 G<br>Error de escala inicial: < 0,07 %<br>Estabilidad del factor de escala: < 0,09 %<br>No linealidad: < 0,08 %<br>Error de alineación entre ejes: < 0,05 °<br>Densidad de ruido: 210 uG/√Hz<br>Ancho de banda: 110 Hz<br><br><strong>Comunicación</strong><br>Interfaz (OEM): UART<br>Interfaz (Enclosed): RS232 (opción RS422 disponible)<br>Velocidad: 4800 a 2M baudios<br>Protocolo: AN Packet Protocol o NMEA<br>Interfaces periféricas: 2× GPIO y RS232 auxiliar<br>Nivel GPIO: 5–20 V<br>Funciones GPIO: entrada 1PPS, sincronización sensor I/O, odómetro, detección stationary, entrada air data, NMEA I/O, entradas GNSS NovAtel/Trimble, AN Packet Protocol<br><br><strong>Hardware</strong><br>Tensión de operación (OEM): 4,5–5,5 V<br>Tensión de operación (Enclosed): 5–36 V<br>Protección de entrada (Enclosed): ±60 V<br>Consumo (típico): 1,4 W<br>Duración standby hot start: 48 h<br>Temperatura de operación: −40 °C a 85 °C<br>Protección ambiental (Enclosed): IP67 / MIL‑STD‑810G<br>MTBF: 200 000 h<br>Límite de choque: 150 g, 6 ms, semi‑senoidal<br>Límite de vibración: 8 g RMS<br>Dimensiones (OEM): 34 × 39 × 24 mm<br>Dimensiones (Enclosed): 42 × 67 × 30 mm<br>Peso (OEM): 26 g<br>Peso (Enclosed): 98 g<br><br><strong>Especificaciones técnicas</strong><br><ul><li>Producto: Motus</li><li>Fabricante: Advanced Navigation</li><li>Precisión alabeo & cabeceo: 0,05 °</li><li>Precisión rumbo (magnético): 0,8 °</li><li>Inestabilidad de sesgo (gyro): 0,2 °/h</li><li>Tasa de actualización / Filtro interno: 1000 Hz</li><li>Salida de datos: Hasta 1000 Hz</li><li>Acelerómetro: ±10 g; ruido: 2 ug/√Hz; inestabilidad de sesgo: 8 ug</li><li>Giroscopio: ±475 °/s; ruido: 6 °/h/√Hz; inestabilidad de sesgo: 0,2 °/h</li><li>Magnetómetro: ±8 G; ruido: 210 uG/√Hz</li><li>Interfaces: UART (OEM), RS232 (enclosed), AN Packet Protocol o NMEA</li><li>GPIO: 2× GPIO + RS232 auxiliar; nivel 5–20 V; funciones incl. 1PPS, sincronización, odómetro, NMEA I/O, entradas GNSS</li><li>Alimentación: OEM 4,5–5,5 V; Enclosed 5–36 V; consumo típico 1,4 W</li><li>Entorno: Enclosed IP67 / MIL‑STD‑810G; temperatura −40 °C a 85 °C</li><li>Dimensiones: OEM 34×39×24 mm; Enclosed 42×67×30 mm</li><li>Peso: OEM 26 g; Enclosed 98 g</li><li>MTBF: 200 000 h</li><li>Choque/Vibración: 150 g (6 ms semi‑senoidal) / 8 g RMS</li></ul><br>

Catálogos

MOTUS
MOTUS
2 Páginas
