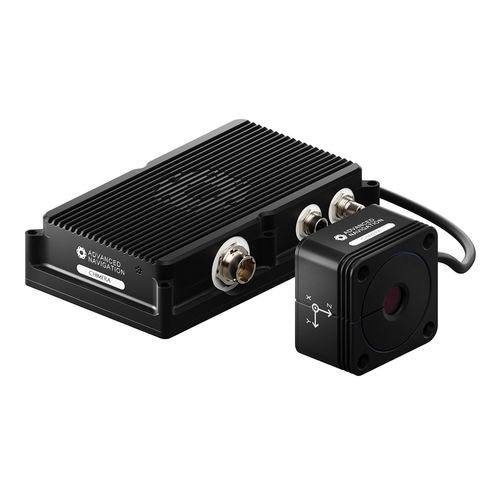

Velocímetro Doppler Chimera Land

láserpara la medición de la velocidad

Descripción del producto
Chimera Land es un sensor de velocidad láser (LVS) diseñado para proporcionar medidas 3D de la velocidad del cuerpo con alta precisión, asegurando fiabilidad en dead reckoning. Proporciona actualizaciones directas de velocidad 3D a un filtro INS, evitando imprecisiones de odometría mecánica y permitiendo un rendimiento de navegación extendido en entornos con GNSS degradado, denegado o interferido.

Aspectos destacados de rendimiento

• Error posicional en dead reckoning por distancia recorrida: ~0,05% TD (CEP50)† (cuando se combina con Boreas D90, basado en distancia 1 a 100 km, velocidad media ≥ 7 km/h)
• Error de escala de velocidad 3D: 200 ppm (máx.)

Características clave

• Velocidad 3D altamente precisa: Mide la velocidad 3D del vehículo con alta sensibilidad y tasa de actualización usando velocimetría láser Doppler infrarroja, posibilitando el seguimiento de vibraciones, efecto del viento y deslizamiento de ruedas.
• Dead-reckoning de larga duración: Al fusionarse con INS Advanced Navigation (p. ej. series Boreas, Certus Evo) ofrece precisión prolongada, valiosa en entornos subterráneos o con GNSS bloqueado o suplantado.
• Efectivo en diversos terrenos: Diseñado para operar sobre arena, tierra, roca, hierba, grava y superficies pavimentadas, y en entornos complejos como túneles, canteras y montañas.
• Fiabilidad robusta: Diseñado para entornos extremos presentes en operaciones mineras y de defensa.
• Certificado para entornos exigentes: diseñado para cumplir MIL-STD-461G y MIL-STD-810H.

Aplicaciones

• Gestión de flotas
• Localización y navegación subterránea
• Guiado de máquinas de alta precisión
• Transporte de carga
• Vehículos tácticos

Descargas y software

• Ficha técnica — Versión 1.1 (5 mayo 2026)
• Manual de referencia — Versión online disponible; PDF Versión 1.2 (16 oct 2026)
• Modelo 3D — Versión 1.0 (10 feb 2026)
• Firmware Chimera Land — Versión 1.124 (16 oct 2026); el firmware puede cargarse mediante la interfaz web Chimera Manager; notas de la versión disponibles.

Conformidad y seguridad

• IEC 60825-1 Clase 1 — seguro para los ojos, no requiere protección ocular
• Diseñado para cumplir los requisitos ambientales MIL-STD-461G y MIL-STD-810H

Especificaciones técnicas

• Altura de operación: 0,1 a 3,0 m
• Velocidad de operación: 0,8 a 200 km/h
• Tensión de entrada: 9 a 28 V
• Consumo de energía (típico): 20 W
• Temperatura de operación: -10 °C a 65 °C
• Dimensiones del cuerpo: 212 x 126 x 50 mm
• Peso del cuerpo: 1,4 kg
• Dimensiones de la cabeza óptica: 84 x 84 x 51 mm
• Peso de la cabeza óptica: 0,9 kg
• Interfaces: 1 x Ethernet (10/100/1000 Base-T); 2 x RS232 (4 800 a 115 200 baudios); 1 x entrada de propósito general (1PPS) 1 Hz; 1 x entrada Laser Enable (0,1 Hz)
• Rendimiento: Error posicional en dead reckoning ~0,05% TD (CEP50) cuando se combina con Boreas D90 (distancia 1–100 km, velocidad media ≥ 7 km/h)
• Error de escala de velocidad: 200 ppm (máx.)
• Seguridad ocular: IEC 60825-1 Clase 1 (no requiere protección ocular)
