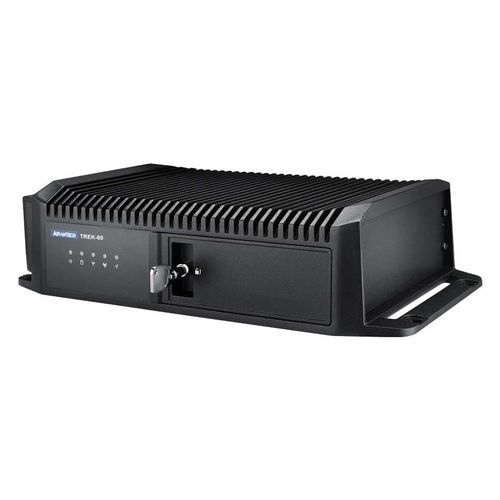

Computadora Edge AI TREK-60 series

embarcadaembarcadaNVIDIA® Jetson Orin™ NX

Descripción general del producto Plataforma robusta de IA Edge en el vehículo con PoE de 8 canales para entornos duros y en el vehículo

• Soporte PoE de 8 canales para vehículos comerciales y maquinaria pesada
• Diseño especializado en el vehículo: alimentación de automóvil de 12 V/24 V certificada (E-Mark, ISO-7637-2), CANbus dual
• Plataforma robusta con IP65, tolerancia a golpes y vibraciones 5M3, temperatura amplia de -30 ~ 70 °C sin flujo de aire
• Diseño modular compatible con las últimas tecnologías de comunicación por RF
• Conexión de UN solo cable con pantallas TREK
• Múltiples opciones de acelerador de IA: Intel® OpenVINO™, Google Coral, Hailo para computación de IA en el borde

Especificaciones Núcleo Procesador Intel® Core™ i5-7300U de doble núcleo a 3,5 GHz Intel® Core™ i7-7600U de doble núcleo a 3,9 GHz Intel® Atom™ X5-E3940 de cuatro núcleos a 1,8 GHz Memoria 2 x SODIMM, hasta 32 GB de memoria DDR4 2133 no ECC (con soporte de doble canal) 1 x SODIMM, hasta 8 GB de memoria DDR3L 1866 no ECC Gráficos Motor gráfico 2D/3D integrado Sistema operativo Windows 10 IoT Enterprise 2019 LTSC (64 bits), Linux (disponible bajo petición) Almacenamiento mSATA: 1 x mSATA interno, hasta 128 GB (admite almacenamiento de calidad industrial UMLC/MLC/TLC y arranque del sistema) SSD: 1 x bandeja SSD de 2,5" accesible externamente con protección de bloqueo con llave, hasta 7,6 TB TLC SSD de grado industrial Tarjeta Micro SD (bajo pedido): 1 x lector de tarjetas micro SD de acceso externo con protección de bloqueo con llave (admite el arranque del sistema) Pantalla Smart Display Port 2.0*: salida de alimentación de 12 V/2 A para pantallas TREK, 1 x vídeo de alta resolución, 1 x señal de audio, 1 x USB 2.0, 1 x botón de encendido y 1 x botón de reinicio (a través de la pantalla inteligente) (los ajustes de SDP son configurables a través de MRM SDK) HDMI: 1 x HDMI 1.3 Sensores 1 x sensor g y giroscopio E/S VIO2.0 (mediante cable VIO): 1 entrada de encendido y alimentación, 1 J1708 (compatible con J1587), 2 CAN bus; compatible con las especificaciones J1939, OBD-II/ISO-15765; compatible con identificadores de 11 bits (CAN 2.0A) y 29 bits (CAN 2.0B); conexión CAN de alta velocidad (compatible con ISO 11898-2), hasta 1 Mbit/s; configurable mediante MRM SDK E/S genéricas 2.0 (mediante cable de E/S genérico): 2 x RS-232 de 4 hilos (por defecto)/RS-485, 2 x RS-232 de 2 hilos, 6 x DI aislada (seca/húmeda), 4 x DO aislada, 2 x salida de línea, 2 x entrada de micrófono E/S estándar: 1 x USB 3.0 Tipo A (accesible desde el frontal con protección de bloqueo), 2 x USB 2.0 Tipo A, 2 x Giga LAN (con mecanismo de bloqueo opcional, o conector M12) Indicadores LED: 5 x LED, Alimentación (rojo), Almacenamiento (amarillo), WLAN (verde), WWAN (verde) y GPS (amarillo) Botón de encendido: A través de la pantalla TREK de segunda generación; sistema configurado para activarse al encenderse por defecto Botón CCMOS: 1 x botón de borrado de CMOS (accesible desde el frontal con protección mediante llave) Botón de reinicio: 1 botón de reinicio (accesible desde la parte frontal con protección de bloqueo de teclas) E/S (a través de Orin NX) PoE: 4 x RJ-45 para PoE 10/100 Base-T(X), compatible con 802.3af/at, la potencia de salida compartida por todas las cámaras/dispositivos está limitada a 30 W, admite control de potencia PoE y gestión de Ethernet1 (mediante MRM SDK) Pantalla: HDMI (resolución máx. 3840 x 2160 a 60 Hz) USB: 1 x USB 3.0 Tipo A OTG USB: 1 x Micro USB Herramientas de desarrollo (a través de Orin NX) SDK: JetPack 5.1 Procesador (Vía Orin NX) CPU: NVIDIA® Jetson Orin™ NX 8GB : 6-core Arm® Cortex®-A78AE GPU: gPU de arquitectura NVIDIA Ampere de 1.024 núcleos con 32 núcleos tensoriales Memoria: NVIDIA® Jetson Orin™ NX 8GB: 8GB de 128 bits LPDDR5 102,4GB/s Almacenamiento: 1 x M.2 interno NVMe 128G 3D TLC (almacenamiento de calidad industrial) Sistema operativo (a través de Orin NX) Linux: Ubuntu 20.04/ JetPack 5.1 superior RF (WLAN/WWAN mediante extensión RF) WLAN/Bluetooth: 1 x mini PCIe de tamaño completo (PCIe/USB 2.0) para módulo combinado SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0; módulo Wi-Fi de alta potencia opcional, 1 x M.2 2230 (llave A+E) para módulo combinado 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0 WWAN: 1 x mini PCIe de tamaño completo (USB 2.0) para módulo 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x mini zócalo para tarjeta SIM accesible desde el exterior con tapa, 1 x SIM integrada (disponible bajo pedido), 1 x M.2 3042/3052 (tecla B, USB 3.0) para módulo 4G/5G (normativa UE) GPS: u-blox Neo-M8N integrado admite la recepción simultánea de hasta 3 GNSS (GPS, Galileo, GLONASS, BeiDou), precisión de 2,5 metros, gestión de GPS (a través de MRM SDK), Neo-M8U/Neo-M8L opcional (navegación por estima) disponible bajo petición Antena: 5 conectores FAKRA para 1 x GPS (código C), 2 x Wi-Fi + Bluetooth (código I/Z), 2 x WWAN/LTE (código D/L) con soporte Wi-Fi/WWAN MIMO Fuente de alimentación Tensión de entrada: alimentación del vehículo de 12/24 V (entrada de 6 ~ 32 V CC) (compatible con ISO 7637-2 y SAE J1113) Gestión inteligente de la alimentación del vehículo (iVPM 2.0): Gestión de encendido/apagado/hibernación del sistema (encendido/apagado/retardo programable), gestión total/de encendido/apagado de la alimentación PoE (mediante MRM SDK), admite eventos de activación: activación por alarma (RTC), activación por llamada/SMS y activación por sensor G, protección de la alimentación del sistema (protección contra baja tensión de la batería del vehículo), supervisión y diagnóstico del sistema Mecánica Dimensiones (An x Al x Pr): 314 x 165,5 x 75,1 mm/12,36 x 6,51 x 2,95 pulg Peso: 4,2 kg/9,25 lb (sin SSD) Entorno Clasificación IP: IP65 (excluye E/S trasera) (cubierta de E/S de sistema M12 con clasificación IP65 opcional disponible bajo pedido) Choque / Vibración: MIL-STD-810G, EN60721-3(5M3) EMC: CE, FCC, RCM, CCC Regulación de vehículos: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113 Regulación RF: CE (RED), FCC ID, IC ID Temperatura de funcionamiento: -30 ~ 70 °C/-22 ~ 158 °F (Atom™ X5-E3940), -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5) (-20 ~ 60 °C/-4 ~ 140 °F disponible bajo pedido) Temperatura de almacenamiento: -40 ~ 80 °C/-40 ~ 176 °F Características principales

• Plataforma robusta para el interior del vehículo y entornos adversos
• Soporte PoE de 8 canales
• Funcionamiento a amplias temperaturas
• Múltiples opciones de acelerador de IA
• Completa E/S y conectividad
• Certificada para estándares de vehículos e industriales

Especificaciones técnicas

• Procesador: Intel® Core™ i5/i7 o Atom™ X5-E3940, NVIDIA® Jetson Orin™ NX 8GB
• Memoria: Hasta 32 GB DDR4 u 8 GB DDR3L, 8GB LPDDR5 (Orin NX)
• Almacenamiento: mSATA, SSD, micro SD, M.2 NVMe
• Pantalla: HDMI, Smart Display Port 2.0
• PoE: 8 canales (4 x RJ-45 para 10/100 Base-T(X) PoE, compatible con 802.3af/at)
• Sistema operativo: Windows 10 IoT Enterprise 2019 LTSC, Linux, Ubuntu 20.04/JetPack 5.1 (Orin NX)
• Certificaciones: IP65, MIL-STD-810G, E-Mark, CE, FCC
• Dimensiones: 314 x 165,5 x 75,1 mm
• Peso: 4,2 kg
