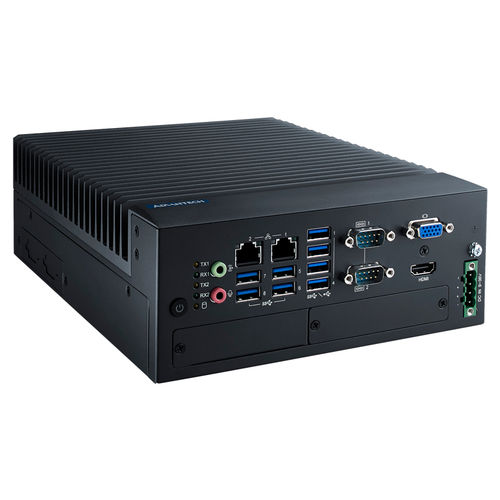

PC box MIC-770 V3 series

de mesaembarcadode pared

Descripción general
Sistema industrial embebido compacto sin ventilador para procesadores Intel® Core™ 12.ª/13.ª/14.ª generación con socket LGA1700. Diseñado para entornos industriales exigentes con protección contra polvo IP40, amplio rango de voltaje de entrada y compatibilidad con módulos de expansión Advantech y gestión remota.

Características clave

• Socket LGA1700 para Intel® Core™ 12.ª/13.ª/14.ª (hasta 24 núcleos, TDP hasta 65 W)
• Opciones de chipset Intel® R680E o H610E
• Amplios rangos de temperatura de funcionamiento (según modelo) y resistencia a impactos
• 2 x LAN Gigabit; configuraciones USB flexibles incluyendo USB 3.2 Gen2/Gen1
• Conectividad serie opcional: 2 x RS-232/422/485 y hasta 4 x RS-232
• Almacenamiento: bahía 2,5" HDD/SSD, 1 x mSATA, NVMe M.2 opcional (PCIe Gen4 x4)
• Entrada de alimentación 9 ~ 36 VDC para aplicaciones en vehículos e industriales
• Diseño a prueba de polvo IP40 y soporte para montaje de sobremesa o mural
• Compatibilidad con FlexIO, iDoor y Advantech i-Modules para E/S adicionales (DP, DVI, COM, DIO, remote switch I/O)
• Soporte de software embebido: SUSI API, APIs Advantech e iBMC para gestión remota (WISE-DeviceOn)
• Seguridad y gestión de plataforma: soporte Intel® vPro™/AMT y TPM (según modelo)

Variantes disponibles (tal como se listan)

• MIC-770V3W-00A1
• MIC-770V3H-00A1
• MIC-770V3W-E0A1
• MIC-770V3H-E0A1
• MIC-770V3W-00A2U

Especificaciones técnicas

• Familia de procesadores: Intel® Core™ 12.ª/13.ª/14.ª gen, hasta 24 núcleos, TDP hasta 65 W
• Socket: 1 x LGA1700
• Chipset: Intel® R680E o Intel® H610E (según modelo)
• BIOS: AMI 256 / 128 Mbit SPI Flash
• Memoria: Dual-channel DDR5 4800 MHz; 2 x SO-DIMM DDR5 262 pines; hasta 64 GB por ranura; máximo sistema 128 GB
• Gráficos: Intel® UHD Graphics integrado
• Almacenamiento: 1 x bahía 2,5" HDD/SSD; 1 x mSATA; 1 x M.2 2280 NVMe (PCIe Gen4 x4), M-Key (según modelo)
• RAID: 0/1/5/10 en configuraciones compatibles
• Expansión: i-Module, ranuras Mini PCIe / mSATA (según modelo)
• LAN: 2 x RJ45 10/100/1000 Mbps (controlador según modelo)
• Pantalla / I/O frontal: VGA y HDMI
• USB: conjuntos configurables incluyendo USB 3.2 Gen2 / Gen1 y USB 2.0 (opciones internas)
• Puertos COM: 2 x RS-232/422/485 (control de flujo automático) y hasta 4 x RS-232 opcionales
• Audio: Line-out y Mic-in
• Watchdog: intervalo de reinicio programable (1–255 seg/min)
• Alimentación: ATX/AT; entrada 9 ~ 36 VDC
• Entorno: ejemplos de funcionamiento: -20 ~ 50 °C (con 0,7 m/s de flujo de aire); no operativo: -40 ~ 85 °C; humedad 95 % @ 40 °C sin condensación
• Impacto: con SSD: 20 G, IEC-68-2-27, semisinusoidal, 11 ms
• Físico: ejemplos de dimensiones: 77 x 192 x 230 mm o 107,3 x 192 x 230 mm; ejemplos de peso neto: 2,8 kg o 4,65 kg
• Montaje: Sobremesa, montaje en pared
• Certificaciones: CE / FCC Clase A, CCC, BSMI, UL/CB (según modelo)
