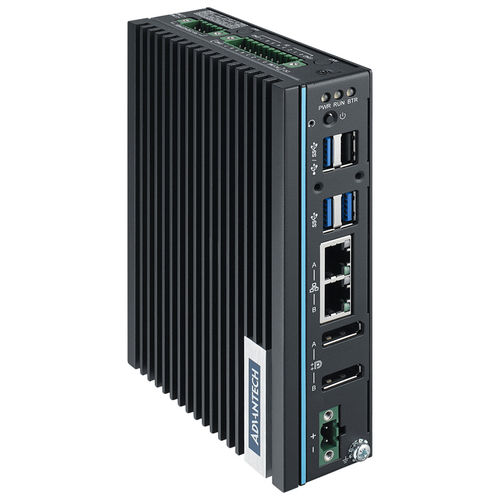

PC Edge UNO-137 V2

en riel DINIntel® Atom™ x6425REIntel® Atom x6413E

Resumen
El UNO-137 V2 es un IPC compacto integrado para montaje en carril DIN, diseñado para control industrial y computación en el borde. Admite procesadores Intel® Atom® x6413E (1,5 GHz) o x6425RE (1,9 GHz) y ofrece múltiples E/S industriales y opciones de almacenamiento dual para despliegues flexibles.

• Intel® Atom® x6413E (1,5 GHz) o x6425RE (1,9 GHz) con 8 GB DDR4 (onboard/configurable)
• Opciones de temperatura de funcionamiento ampliadas hasta −40 °C y alimentación 10 ~ 36 VDC
• Aislamiento de puertos para 8 x DI, 8 x DO y 2 x COM
• DP++ para compatibilidad HDMI/DVI (2 x DisplayPort)
• Almacenamiento dual: M.2 M-key 2242 (PCIe/NVMe o SATA) más mSATA
• TPM 2.0 integrado para seguridad basada en hardware
• Compatibilidad con extensiones modulares iDoor

Certificaciones

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

Especificaciones de hardware
Entrada de alimentación: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1,5 GHz Quad-Core o Intel® Atom® x6425RE 1,9 GHz Quad-Core (según SKU)
Memoria: 1 x SO-DIMM, 8 GB DDR4 3200 MHz (onboard/configuración mostrada)
Almacenamiento: 1 x M.2 2242 M-Key (PCIe/NVMe o SATA) y 1 x mSATA para almacenamiento dual
Motor gráfico: Intel® UHD Graphics
Sistemas operativos compatibles: Microsoft® Windows 10 LTSC, Microsoft® Windows 11, Linux
Seguridad de hardware: TPM 2.0

Mecánica
Peso (neto): 0,8 kg
Carcasa: chasis de aluminio
Montaje: carril DIN
Dimensiones (An x Al x Pr): 35 x 150 x 105 mm

Interfaz I/O
Puertos LAN: 2 x 10/100/1000/2500 Mbps (compatible 2,5GbE)
Pantallas: 2 x DisplayPort (DP)
Expansión: 1 x ranura mPCIe tamaño completo; 1 x M.2 E key; 1 x ranura para tarjeta SIM
Conector de alimentación: 1 x bloque de terminales de 2 pines
Puertos USB: 3 x USB 3.2, 1 x USB 2.0
Puertos serie: 2 x RS-232/422/485

Entorno
Temperatura de almacenamiento: −40 ~ 85 °C
Temperatura de funcionamiento: según SKU: −40 ~ 70 °C o −40 ~ 60 °C
Humedad relativa: 95% RH (sin condensación)
Protección de ingreso: IP20
Protección contra vibraciones: 2 Grms, aleatorio
Protección contra impactos: 50 G, semi-senoidal

E/S locales
E/S digitales generales: 8 canales DI, 8 canales DO

Características adicionales del producto

• DP++ para compatibilidad HDMI/DVI
• TPM 2.0 integrado para seguridad basada en hardware
• Compatibilidad con extensión modular iDoor
• Kit robusto para carril DIN incluido
• Cumple los requisitos de seguridad IEC 61010-1

Especificaciones técnicas

• Modelo: UNO-137 V2
• Opciones de CPU: Intel® Atom® x6413E (1,5 GHz) o x6425RE (1,9 GHz)
• Memoria: 1 x SO-DIMM, 8 GB DDR4 3200 MHz
• Almacenamiento: M.2 2242 M-Key (SATA/PCIe/NVMe) y soporte mSATA
• Gráficos: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• Pantalla: 2 x DP
• E/S digitales: 8 DI, 8 DO
• Serie: 2 x RS-232/422/485
• USB: 3 x USB 3.2, 1 x USB 2.0
• Expansión: mPCIe de tamaño completo, M.2 E key, ranura SIM
• Alimentación: 10 ~ 36 VDC mediante bloque de terminales de 2 pines
• Temperatura de funcionamiento: hasta −40 °C (según SKU: −40 ~ 70 °C o −40 ~ 60 °C)
• Temperatura de almacenamiento: −40 ~ 85 °C
• Humedad: 95% RH (sin condensación)
• Carcasa: Aluminio; Montaje: carril DIN; Dimensiones: 35 x 150 x 105 mm; Peso: 0,8 kg
• Seguridad: TPM 2.0 integrado
• Certificaciones: CE, FCC, UL 61010-2-201, CCC, BSMI
